DB0NW – Hambach

Relaisfunkstelle Hambach, DB0NW (ex DO0ACR)

man höre DB0NW im Live-Stream
Relaisfunkstelle DB0NW
  • Koordinaten: N 49.3263, E 8.1158
  • Maidenhead Locator: JN49bh
  • Standort: Am Hambacher Schloss 19 in Hambach an der Weinstraße – Stadtteil 67434 Neustadt  an der Weinstraße (Pfalz), Burgschänke Rittersberg, 353 m ü. NHN, 249 m über der Rheinebene.
  • Frequenzen:
    ► UHF 438,9625 MHz; -7,6 MHz Ablage; Sprachrepeater; Mod. F3E
  • Es war eine Relaiseingabe als  Crossbandrepeater im 2 m Amateurfunkband auf 145,5625 MHz vorhanden, welche von der Region Neustadt gut zu erreichen war und mit welcher auf 431,3625 MHz das Relais besprochen werden konnte. Diese scheint im Moment (November 2015) außer Betrieb zu  sein. Der Crossbandeinstieg im Testbetrieb wurde im April 2015 Publik gemacht.
  • Die Relaisfunkstelle stellt keinen eigenen Echolink-Node zur Verfügung
  • Technik laut http://www.do0acr.de/, abgerufen am 27.04.2015:
  • Yaesu DR-1XE FM/C4FM Relais 2 m / 70 cm RX: 144-146 MHz / 430-440 MHz TX: 144-146 MHz / 430-440 MHz
  • Betriebsmodi: C4FM
  • FM Empfindlichkeit: 0,45 µV in Digitalmod. (2 m / 70 cm) BER 1 % 0,30 µV in FM (2 m / 70 cm) 12 dB SINAD
  • Sendeleistung: 5 W ERP
  • Echolink Node *909942 (wird zur Zeit geprüft)
  • Steuerung GSM Fernschaltsystem STD 32 Chipsatz: `Telit GE864-QUAD
  • IMEI: 259562030080341 ANATEL: 0746 -38-2678 PCC ID: Rl7GE864 LOT N : 0610
  • Konfiguration via kommerziellen Mobilfunkanruf Alarm bei Strom/Spannungsanschluss
  • Zwei zusätzliche Schalteingänge für Alarmierung per SMS
  • Antenne: Diamond X300 2 m / 70 cm Multibandantenne, ca. 15 m über Grund, 6,5 dBi / 9,0 dBi (2 m / 70 cm)
  • Rufzeicheninhaber: DC1UR , Helmut Metz.

Beschreibung:
Die Relaisfunkstelle DB0NW  befindet sich am Fuße des Pfälzer Waldes, an der Ostseite des Mittelgebirgszugs Haardt bei Hambach, einem Stadtteil südlich von Neustadt an der Weinstraße.
Der Basis-Digipeater befindet sich etwas unterhalb des Hambacher Schlosses (Maxburg) auf 353m Höhe auf dem Anwesen der Hotel & Restaurant Burgschänke Rittersberg.
(Hier links im Bilde: >LINK<)

Im VHF-Band befand sich im Jahr 2015 für DO0ACR bedarfsweise ein Zubringer des Relais auf 145,5625 MHz. Dieser war mit einem Crossbandrepeater realisiert und schloss die Empfangslücke hin zum Neustadter Tal/Neustadt-Stadtmitte.

Als Digitalzugang unter DO0ACR stand Echolink Node *909942 zur Verfügung.

Der zeitweise vorhandene Zugang DL6FH-R welcher via Echolink Node 557348 die Relaisfunkstelle DB0NW auf 431,3625MHz besprach ist seit Frühjahr 2016 nicht mehr in Betrieb.

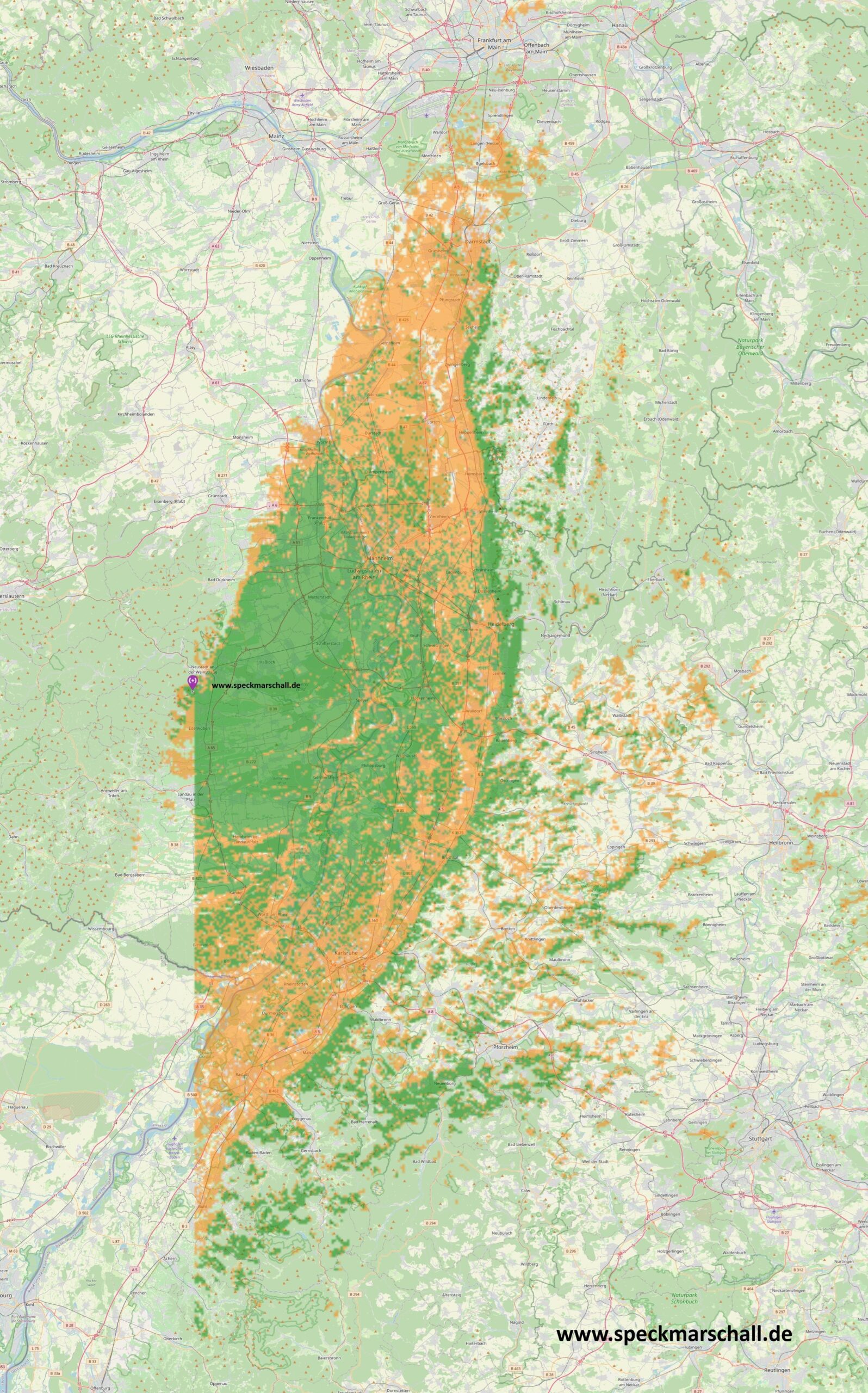

Reichweitensimulation DB0NW Standort Am Hambacher Schloss 19 (Burgschänke Rittersberg) UHF 438,925 MHz (Ausgabe)

DB0NW

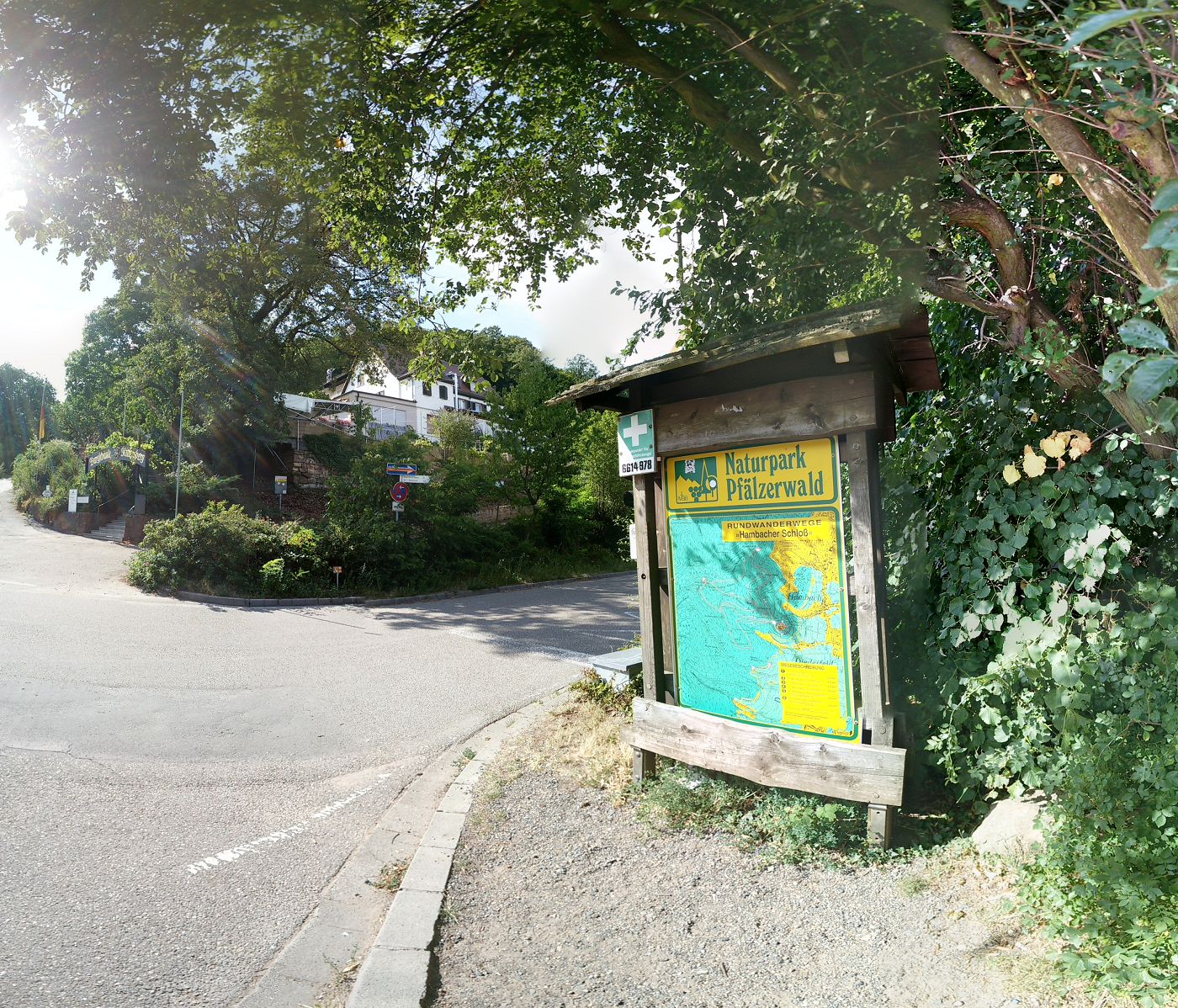

k-PANO_20150724_164852

k-PANO_20150724_164803  k-PANO_20150724_164929

Frühjahr 2016…

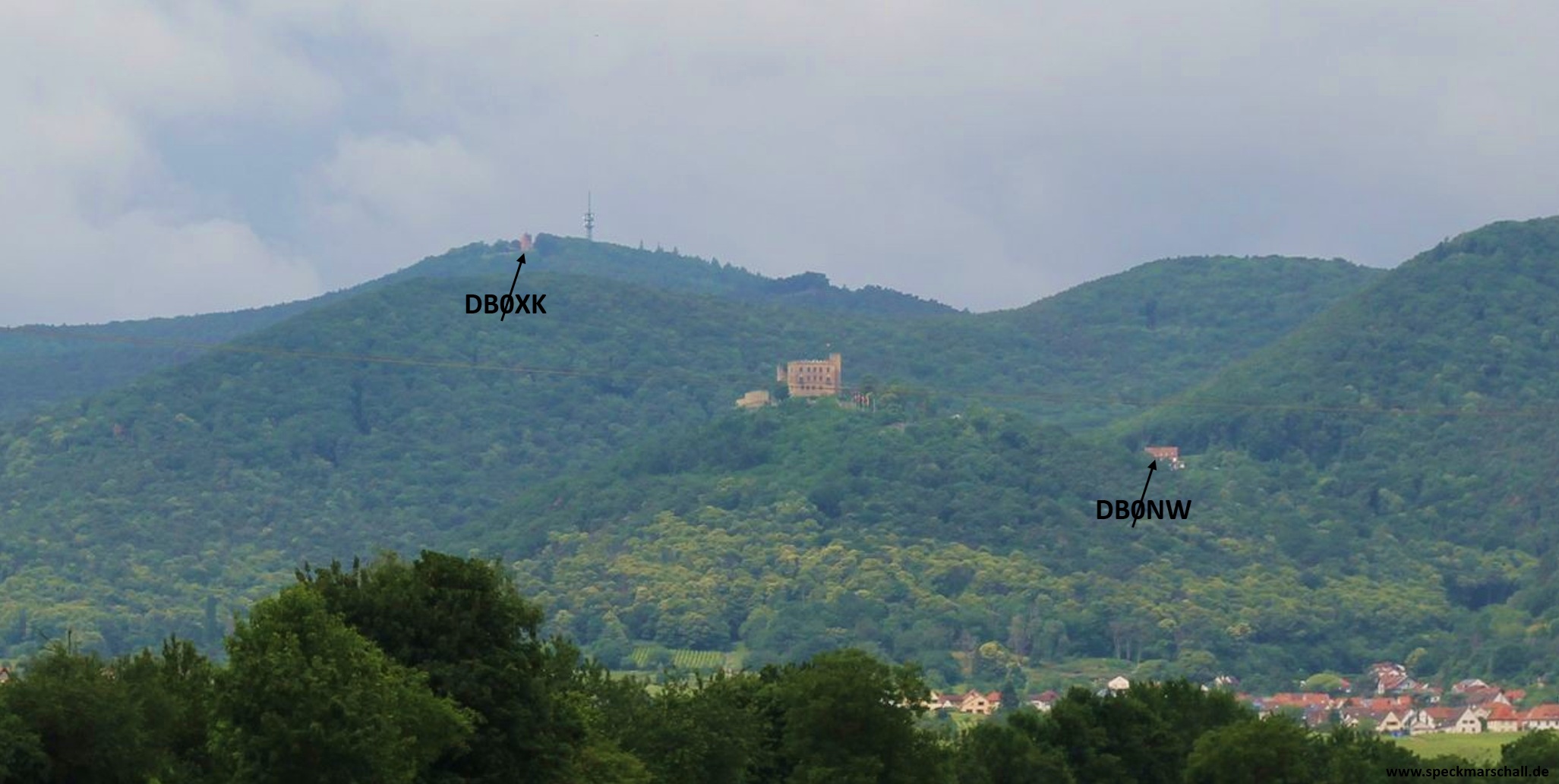

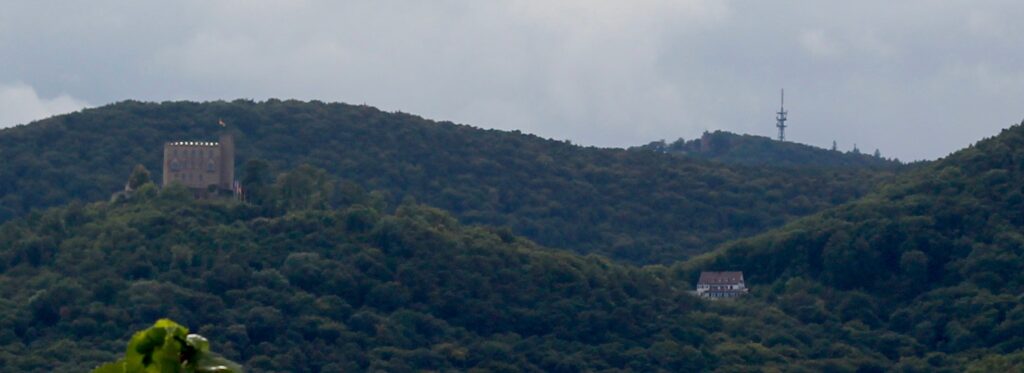

DB0NW Blick mit Schloss

IMG_0264  IMG_0274

IMG_0276  IMG_0289

IMG_0288   IMG_0291

IMG_0293  IMG_0294

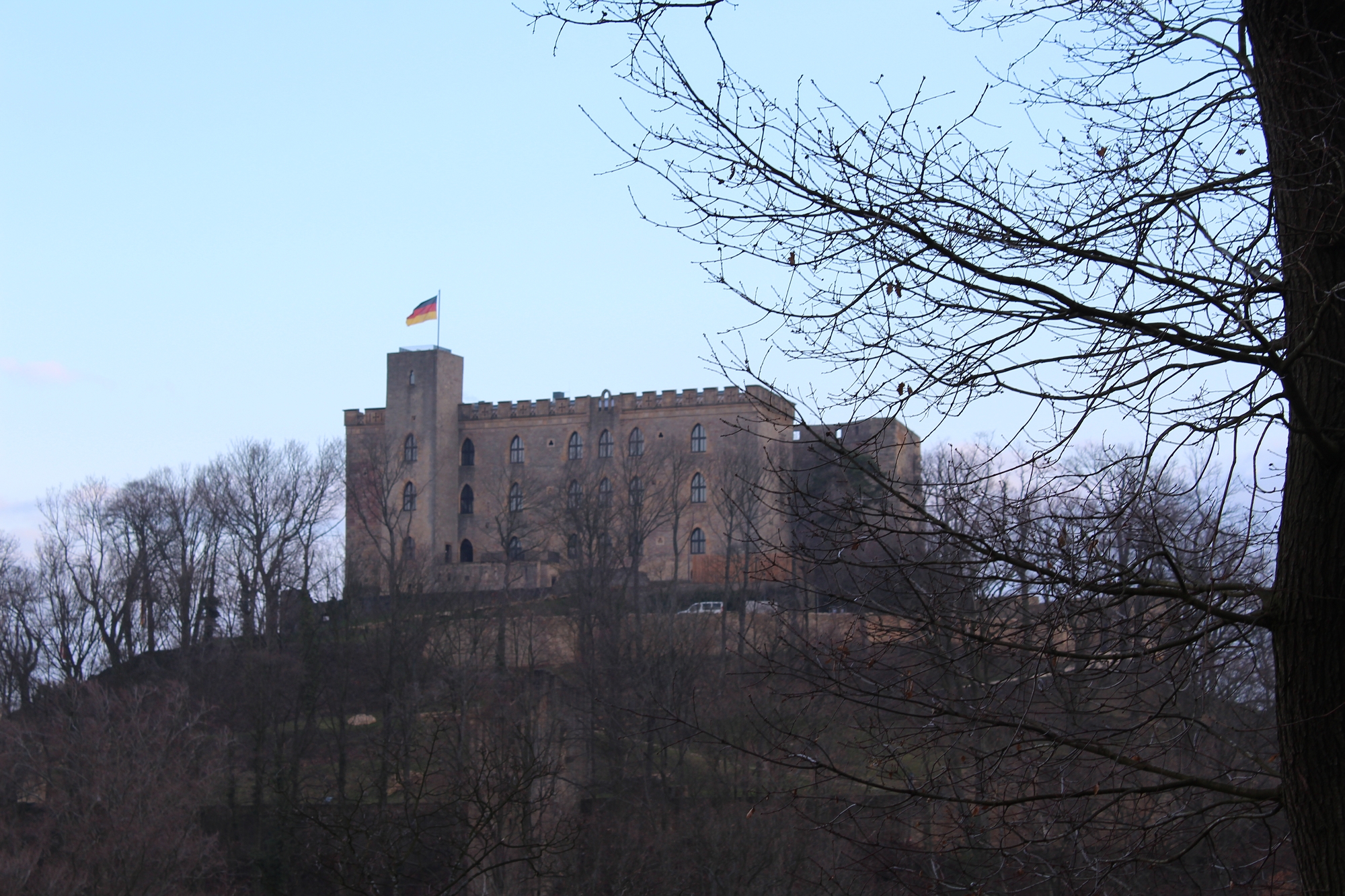

IMG_0317  IMG_0318

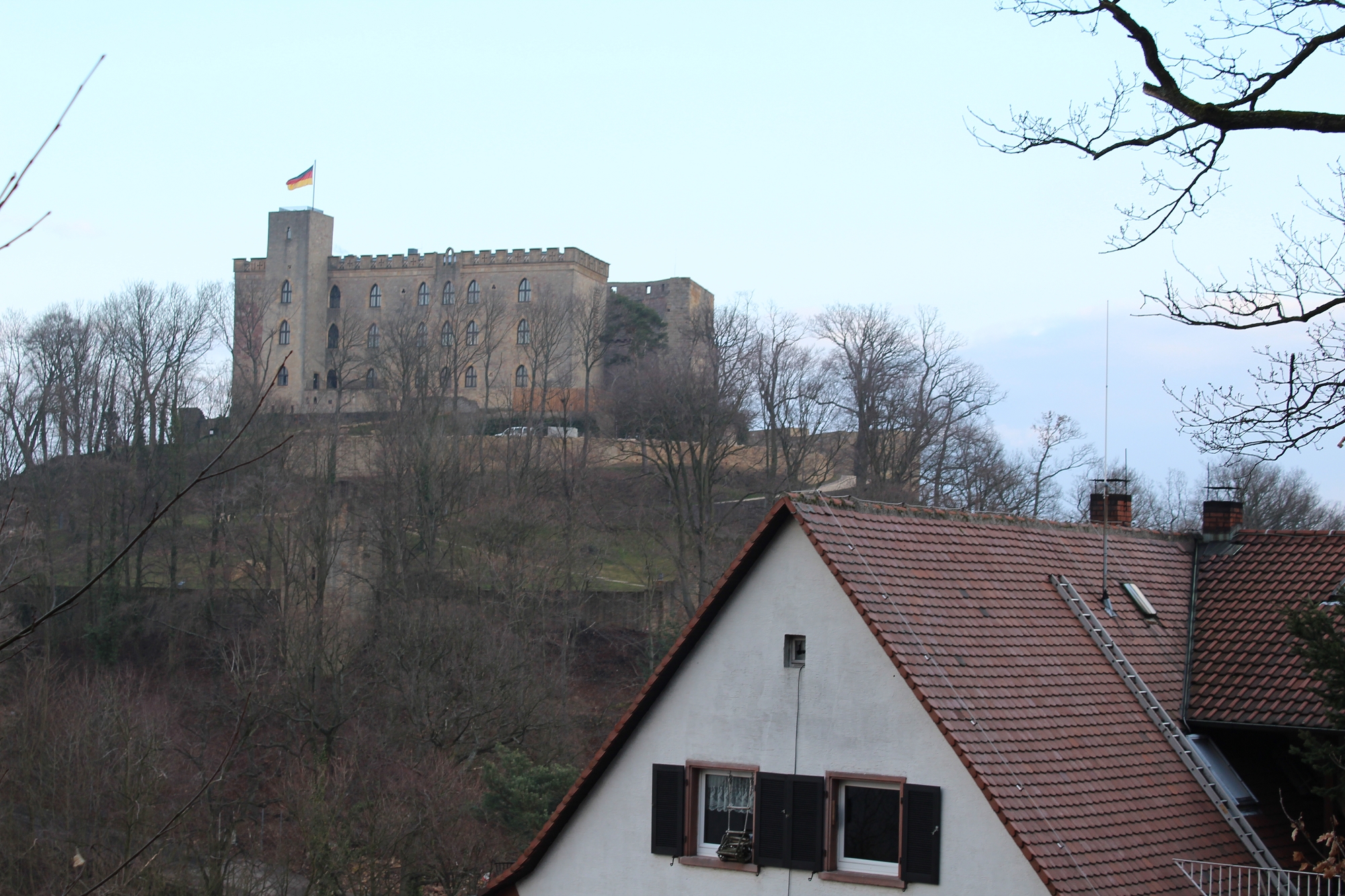

IMG_0319  IMG_0320

IMG_0322  IMG_0323  IMG_0324

IMG_0325  IMG_0326

IMG_0327  IMG_0330

IMG_0333

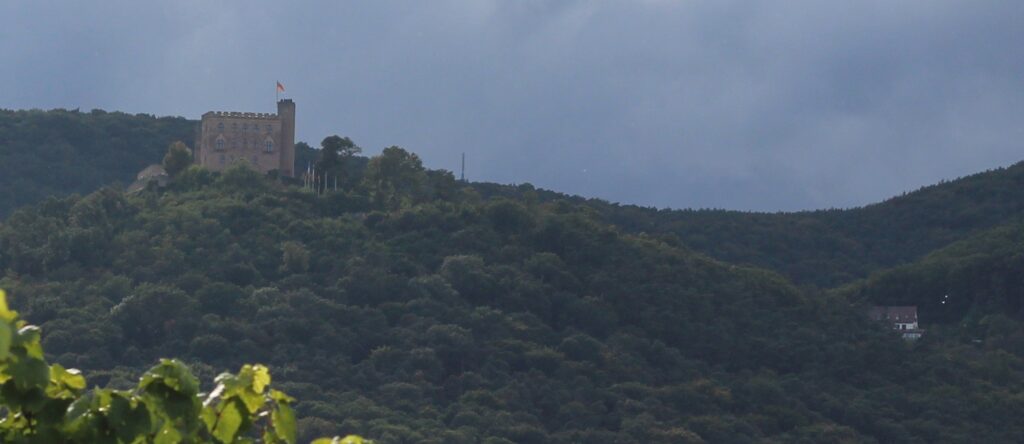

DB0NW Hambacher Schloss

DB0NW im Winter 2015-2016
Standort DB0NW im Winter 2015/2016
DB0NW Hambacherschloss
Das Hambacherschloss im Winter 2015/16
DB0NW Ausblick über die Rheinebene
Blick von der Maxburg auf die Rheinebene (Richtung Osten)

db0nw-z22-amateurfunk

db0nw-z22-neustadt

hambacher-schloss-maxburg

db0nw-relaisfunkstelle-hambach

hambacher-schloss-ausblick

db0nw-hambacher-schloss-maxburg-2016

relais-amateurfunk-neustadt

speckmarschall-for-freedom

suehnekreuz-neustadt-hambach-db0nw

hohe-loog

db0nw-panorama-hambacher-schloss

Aktuelle Informationen:

  • 11.01.2016 Das Relais DL6FH-R ist nur noch sporadisch in Betrieb.
  • Am 10.01.2016 wurde das Relais DL6FH-L in DL6FH-R umbenannt und ist nun unter Echolink-Node 557348 aktiv.
    Der Online-Status ist unter https://www.repeaterbook.com einsehbar.
  • Seit dem 09.01.2016 ist das Relais DL6FH-L unter dem Node 859152 auf 431.3625MHz TX  und 438,9625MHz als Uplink für DB0NW in Schifferstadt aktiv. Es dient zur automatischen Informationsübertragung zwischen dem Echolinknetzwerk und der Relaisfunkstelle DB0NW.
DL6FH-L
Funktionsweise des Relais DL6FH-L via DB0NW ↔ 20,14km Distanz | Grafik nach OpenStreetMap

DL6FH-R Relaisstandort  DL6FH-R

DL6FH-L DB0NW Uplink – Neustadt ON 14:32 859152

►Aktivitätsstatus abrufbar unter:  https://www.repeaterbook.com/repeaters/echolink/node_status.php?node=Dl6FH-L&type=search
►Technik: Wouxun KG-UVD1P,  UHF Bierdosenantenne.
►weiterführende Informationen unter: http://www.frankhumbert.de
►zum jetzigen Zeitpunkt stehen noch keine Informationen seitens der Bundesnetzagentur über DL6FH-L zur Verfügung.  Das Relais ist als DL6FH-L gelistet und nicht  den Konventionen entsprechend als DL6FH-R.

  • Seit dem 06.01.2016 um 16 Uhr ist die Relaisfunkstelle wieder unter dem Rufzeichen DB0NW aktiviert.
  • Am 18.12.15 wurde DO0ACR endgültig aus der Datenbank der Bundesnetzagentur ausgetragen. Die Lizenz ist nun ausgelaufen.
    Die Hardware wurde  verkauft.
    Der Standort „Burgschänke Rittersberg“ soll als Relaisstandort erhalten bleiben. Der neue Besitzer der Hardware hält sich bisher bedeckt und möchte nicht genannt werden. Es ist anzunehmen, dass das Relais „DO0ACR“ nicht mehr unter diesem Rufzeichen QRV gehen wird. Einzelheiten zum Werdegang und den Beweggründen wurden anfang Dezember beim OV-Abend von Z22 in Neustadt, erläutert.
  •  Seit 01.12.2015 ist der Sprachrepeater deaktiviert.

ausführlichere  Informationen unter:

http://www.hotel-rittersberg.de/

https://de.wikipedia.org/wiki/Hambacher_Schloss

http://www.frankhumbert.de/20.html

http://www.do0acr.de/   Zur Zeit offline
