DB0XK – Kalmit

Relaisfunkstelle Kalmit, DB0XK

ACHTUNG
12.07.2024
Störung

Behoben 16:49

siehe auch Chronikeintrag 08.07.2024
(Arbeiten an der Stromversorgung des Kalmitturms)

  • Koordinaten: N 49.3191,  E 8.0825
  • Maidenhead Locator: JN49ah
  • Standort: Kalmit (Berg) bei der Ortsgemeinde 67487 Maikammer (Pfalz), Verbandsgemeinde Edenkoben
  • Frequenzbereich:
    ▣ 144,800 MHz; AFSK, Bell 202, APRS (RX-Only)
    ▣ 145,700  MHz; -600 kHz Shift; Mod. F3E
    -> Livestream
  • Rufzeichen: DB0XK

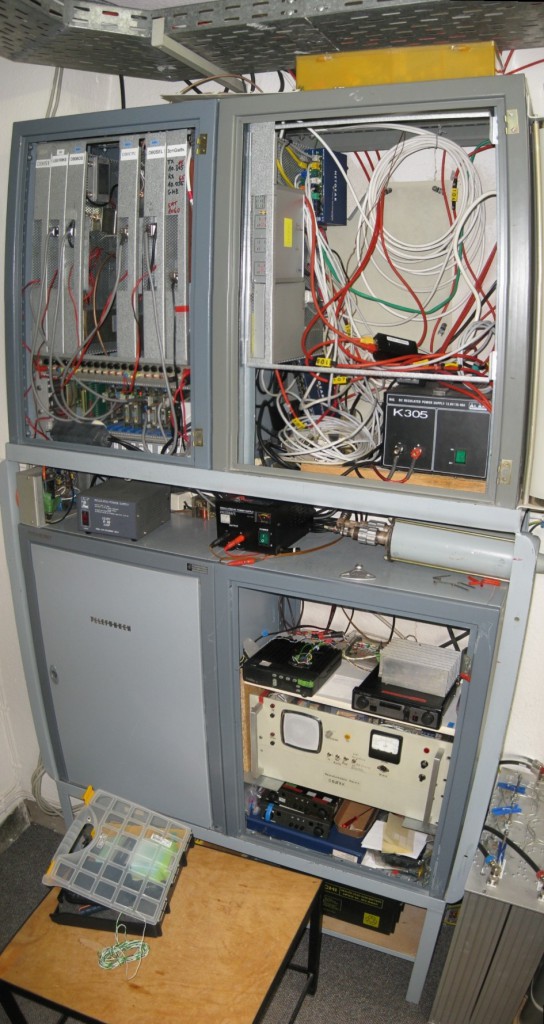

  • Technik:  aktueller Stand seit 28.02.2023
    • Kabel: ca. 20 m AIRCOM Plus
    • RX/TX: VHF/UHF C4FM/FM 50W
      AMS DIGITAL REPEATER YAESU DR-2XE

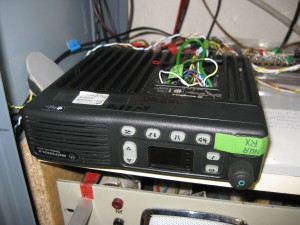

    RX:  Motorola Radius GM 900  von Mai 2015 bis 28.02.2023
    ►Empfindlichkeit: 0,25 µV bei S/N von 20 dB.
    ►Rauschsperre bei ca. 0,17 µVTX:  Telefunken TE-160
    ► 6 W HF Sendeleistung (Senderausgang)
    ► 4 W HF Sendeleistung (nach Topfkreisfilter)

  • Antenne: 2 m BOS Antenne Kathrein K 55 16 211
    ► Gewinn:  4 dBd
    ►Antennenhöhe: ca. 700 m ü. NHN; ca. 600 m über der Rheinebene
  • Steuerung:  WX-Steuerung nach DL2ROA bis 28.02.2023
  • Rufzeicheninhaber: Achim Kramm, DF2UF
  • Träger: VFDB OV Neustadt/W. Z22

Relaisbelegung*


*) Die Darstellung der Relaisbelegung befindet sich noch in der Testphase.

Theoretischer Sende- und Empfangsbereich

Allgemeine Informationen:

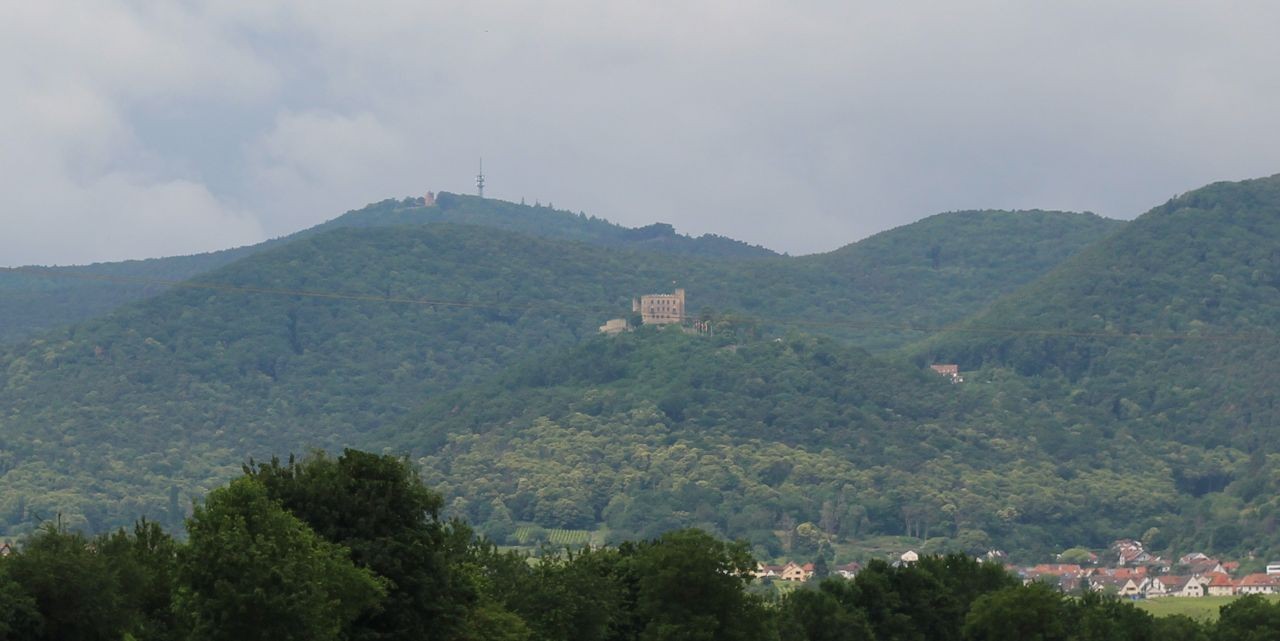

Die Relaisfunkstelle „Kalmit“ DB0XK  befindet sich auf dem höchsten Berg des Pfälzer Waldes, der gleichnamigen Kalmit.
Die Kalmit ist neben dem Donnersberg der zweithöchste Gipfel der Pfalz und befindet sich im Mittelgebirgszug Haardt, welcher sich parallel zum Oberrheingraben erstreckt.

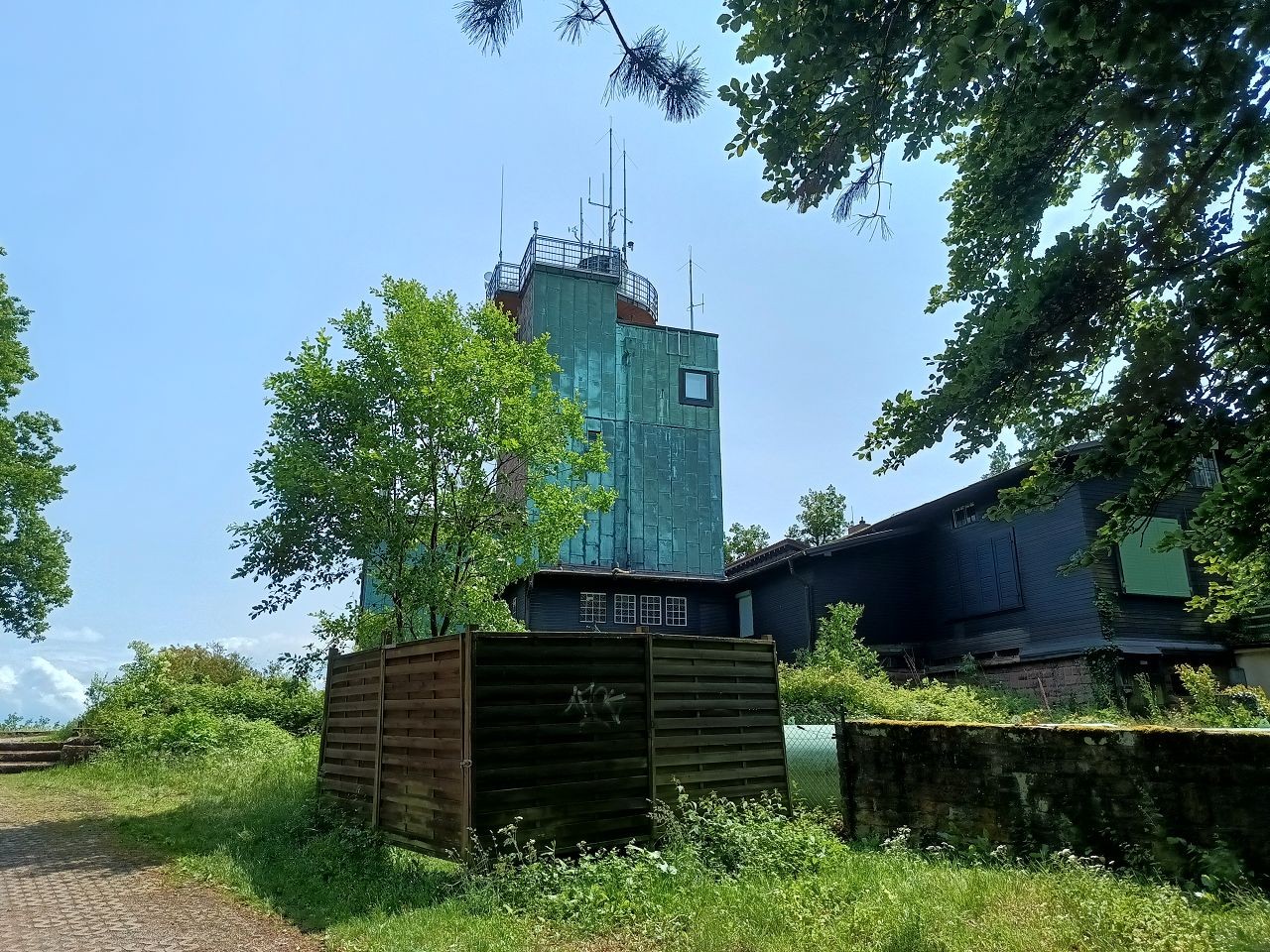

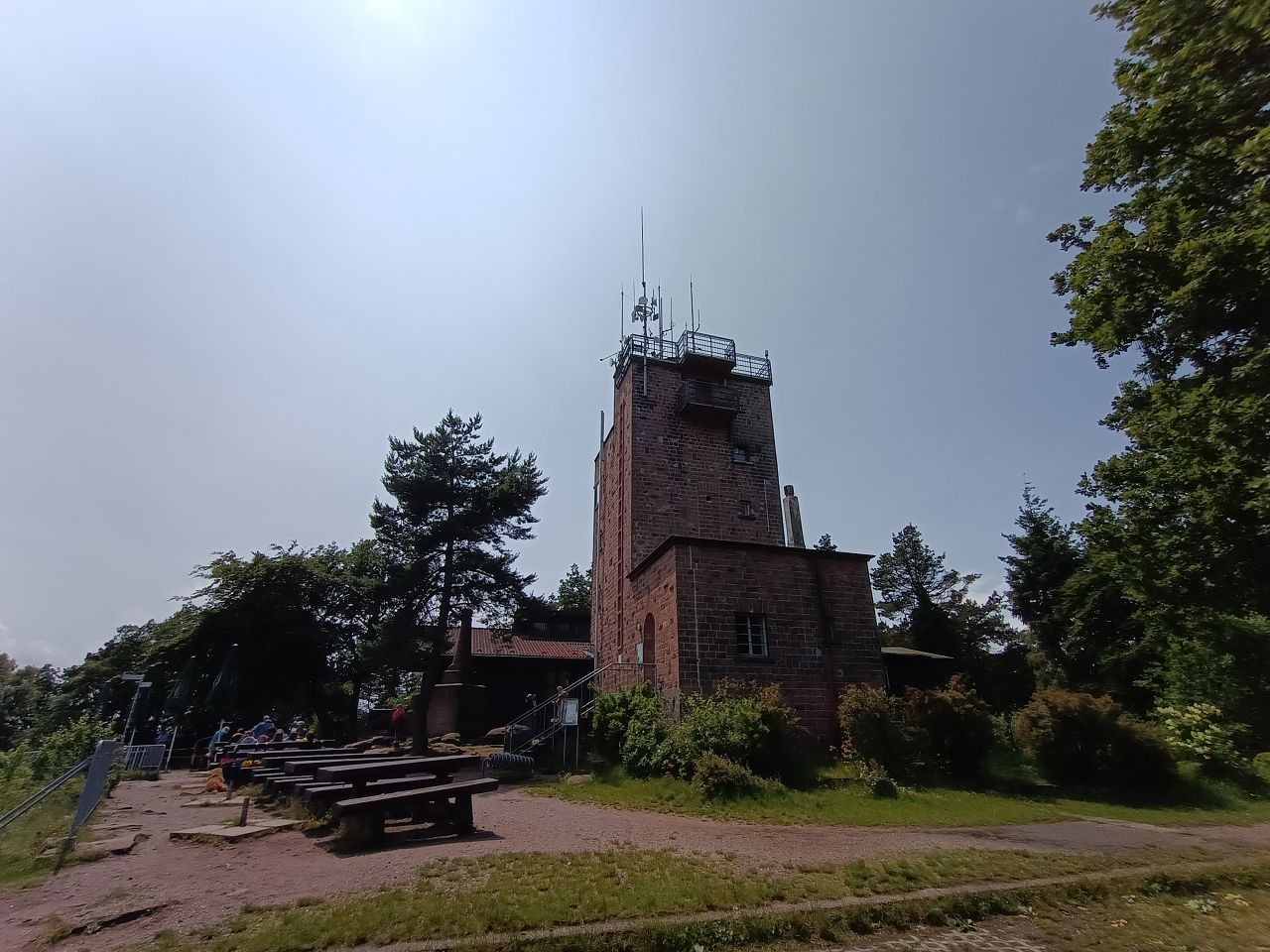

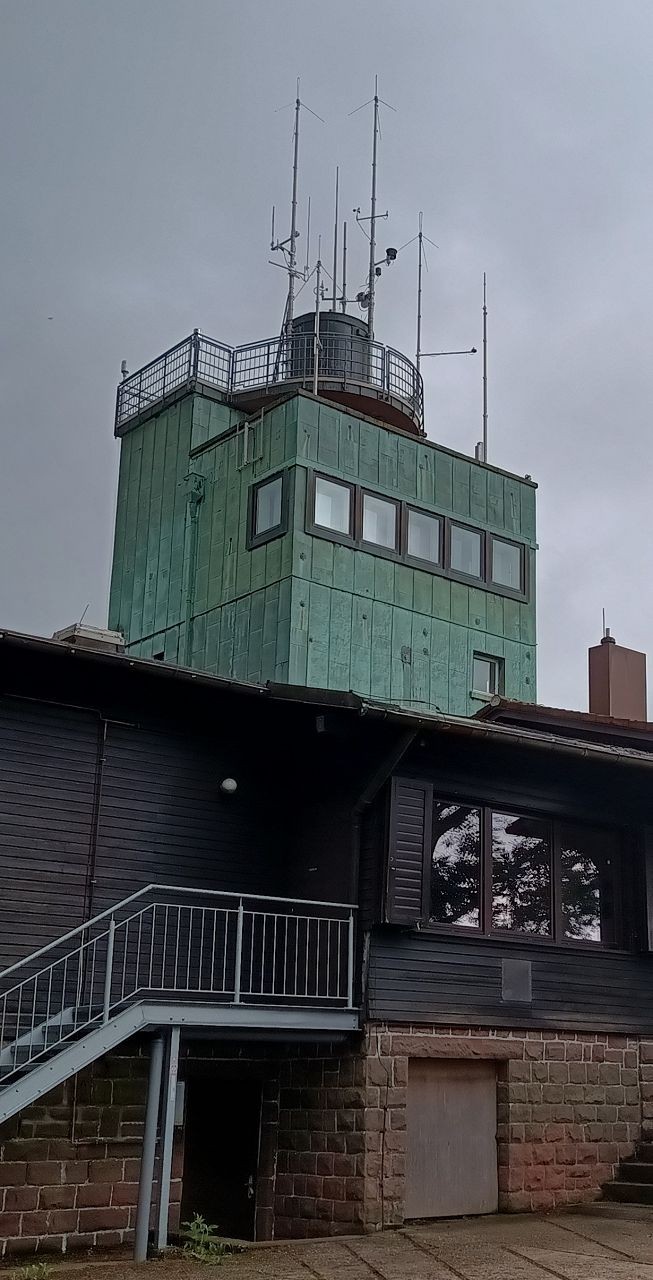

Auf 672,6 m ü. NHN befindet sich das Kalmithaus mit dem benachbarten Aussichtsturm, auf dem sich seit dem 30. November 1971 die Relaisfunkstelle DB0XK befindet.

Kalmit_Sommer_DF9IE_800 farbe

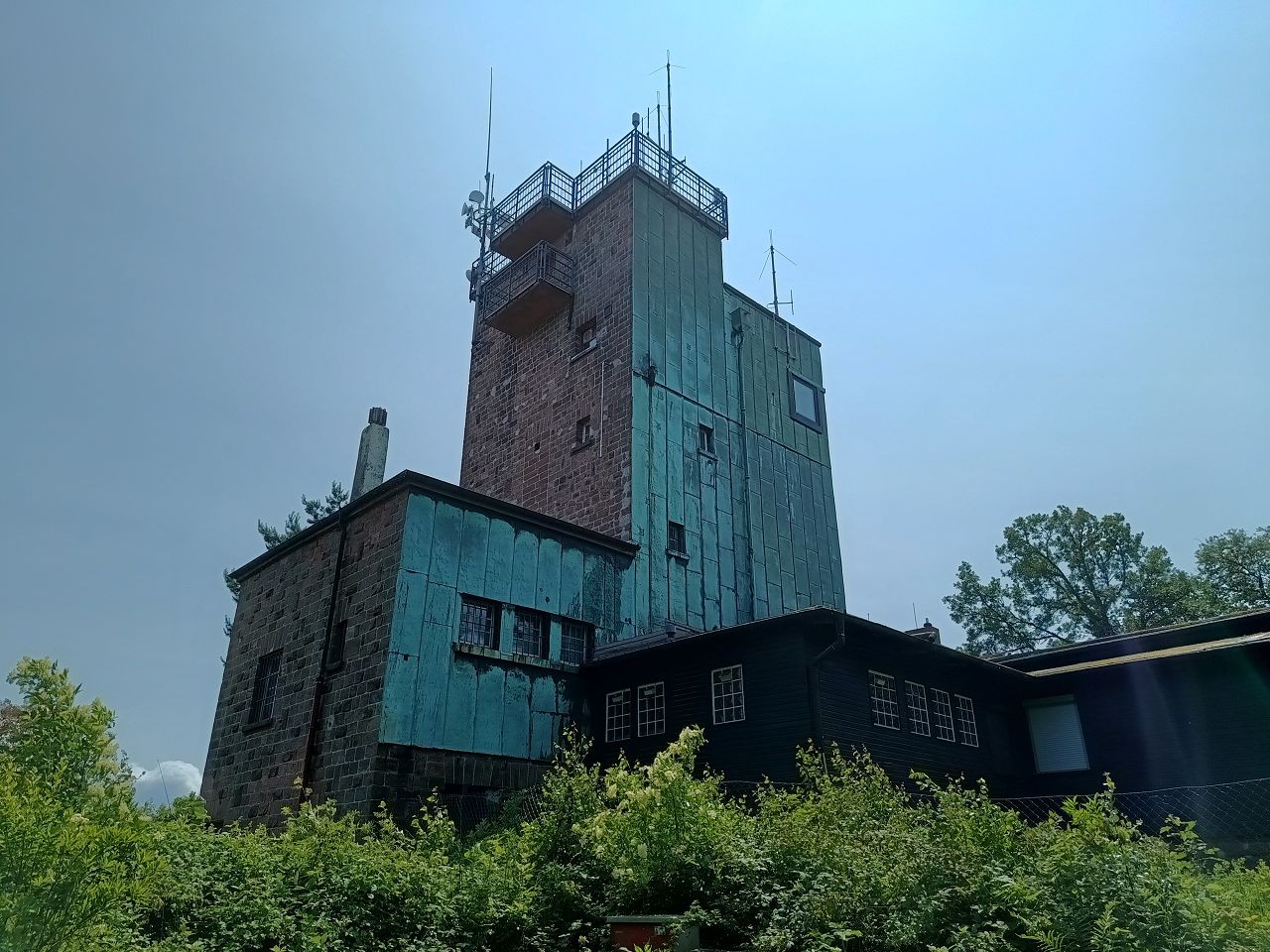

Der Aussichtsturm mit Mastausleger hebt die Antenne auf knapp 700 m ü. NHN und ermöglicht laut Simulation einen Sende-/Empfangsbereich von mehr als 30.000 km². Zu Zeiten „angehobener Bedingungen“ wurden schon Verbindungen von mehr als 300 km verzeichnet. Somit sind beispielsweise Verbindungen ins angrenzende Nachbarland Frankreich keine Seltenheit.

Aufgrund der exponierten Lage ist der Sprachumsetzer besonders bei Fernfahrern sehr beliebt, was sich besonders am Tage auch in der prävalenten Betriebstechnik und dem daraus resultierenden restringierten Ham Spirit wiederspiegelt. Abends findet man oft Gespräche technicher Natur oder persönliche Unterhaltung befreundeter Funkamateure.
Besonders am Wochenende wird die Relaisfunkstelle gerne zum Testen der eigenen Aussendungen verwendet da aufgrund des großen Einzugsgebietes meist mit einer Vielzahl von Zuhörern und somit mit einer schnellen Antwort gerechnet wird.

Die Funkstelle „Kalmit“ beherbergt neben verschiedenen Anwendungen der BOS diverse Amateurfunkanwendungen wie Hamnet und Paketradio.

►Linkstrecke zu DB0CPU
►Linkstrecke zu DB0SR
►Linkstrecke zu DB0FBH
►Linkstrecke zu DB0RAM
►Linkstrecke zu DB0UKW
►Linkstreckenumsetzer DB0AAI
(Zt. Links DARC Distrikt K)
►Linkstrecke zu DB0BOS, DB0SEL, 3cm Gießkanne.
►private Linkstrecke zu DC1PAA via 5GHz Hamnet.

Eine Hamnet-Live-Übersicht der aktiven verbundenen Hosts findet man unter: http://hamnetdb.net.
Hierbei handelt es sich aber um keine Multi-Mode-Anwendung der Relaisfunkstelle DB0XK sondern um die Koexistenz des Interlink-Digipeater DB0AAI der Arbeitsgemeinschaft Microcomputer Kurpfalz.

Die „Kalmit“ steht unter ständiger operativer Kontrolle von Sysop DK5UC und DF2UF. Seit dem 03.05.2007 betreibt und betreut der ehem. Relaisverantwortliche ohne Wartungsstau und mit akribischer Hingabe die Relaisfunkstelle. Seit dem 25.06.2022 wurde Herr Kramm (DF2UF) als Betreiber und Maintainer der Relaisfunkstelle eingesetzt. Ergänzend dazu ertüchtigt Herr Kless (DD4UQ) ambitioniert seit 23.06.2021 die Relaisfunkstelle mit technischen Applilationen, wie z.B. die APRS-Funktionalität.

Dort wo gestört wird ist auch die routinierte „Peilgruppe-Kalmit“ nicht weit. Auf technisch hohem Niveau und mit viel Know-how entfernt man seit über 10 Jahren erfolgreich Störer aus dem Äther.

„Der Kalmitrundspruch“
Allsonntäglich wird von 11:00 Uhr bis etwa 12:00 Uhr Lokalzeit der „Deutschlandrundspruch“ und der „Rundspruch des Distrikts  (K) Rheinland-Pfalz“ des DARC verlesen. Umfangreichere Rundsprüche werden aber manchmal gekürzt. Ab und zu findet dadurch auch kein Bestätigungsverkehr mehr statt.
Sprecher auf nahezu professionellem Niveau waren abwechslungsweise Volker Thelen DK4UM und Jürgen Hoffmann DO2PM. Seit Beginn des Jahres 2024 wechselt sich eine Gruppe ehrenamtlicher Funkamateure bei der Verlesung der Rundsprüche ab.

Für Interessierte empfiehlt es sich die Rundsprüche unter folgenden Adressen nachzulesen:
http://www.darc.de/distrikte/k/rundsprueche/

Rufzeicheninhaber:
30.11.1971 – 29.09.1982:  Horst Barisch, DL8UX
30.09.1982 – 02.05.2007:  Armin Karl Bollenbach, DJ2QA
03.05.2007 – 24.06.2020: Cornel Reidl, DK5UC
25.06.2020 – heut:                Achim Kramm, DF2UF


Chronik:

12.07.2024 – Dysfunktion
Aufgrund von Arbeiten an der Stromversorgung am Kalmitturm kommt es zu Funktionsstörungen. Die Nutzung der Relaisfunkstelle ist stark eingeschränkt. Behoben um 1649MESZ.

08.07.2024 – Dysfunktion
Aufgrund von Arbeiten an der Stromversorgung am Kalmitturm kommt es zu Funktionsstörungen. Die Nutzung der Relaisfunkstelle ist stark eingeschränkt. Ausfall der Dienste 0912MESZ, Reaktivierung der Dienste 1247 MESZ, weitere Ausfälle können nicht ausgeschlossen werden.

Ausfall der Dienste 0912MESZ, Reaktivierung der Dienste 1247 MESZ, weitere Ausfälle können nicht ausgeschlossen werden. (Stand 08.07.2024 1249MESZ)

19.05.2024 – Das „Kalmit-Treffen“
Am heutigen Sonntag trafen über 33 Funkamateur*innen zum alljährigen Treffen an und um die Relaisfunkstelle DB0XK auf der Kalmit.
Neben den beiden Rufzeicheninhabern (DB0AAI und DB0XK) besuchten auch zwei Sprecher des Rundspruchs und mehrere Ortsverbandsvorsitzenden des DARC e. V. die Veranstaltung.

Das Treffen wurde auch im Rahmen einer eingespielten, rundfunkähnlich Darbietung auf selbiger Relaisfunkstelle um 11:00 Uhr MESZ beworben:

11:15 MESZ:


Impressionen in Form von Lichtbildern; folgend:


13.05.2024 – Einladung zum Treffen auf der Kalmit.
Der Ortsverband Neustadt Weinstraße (Z22) des Verbands der Funkamateure in Telekommunikation und Post (VFDB e. V.) lädt zum
Kalmit-Treffen“ am Sonntag den 19.05.2024 auf der Kalmit ein.
Weiterführende Informationen unter folgenden Webseiten:

https://z22.vfdb.org/
https://www.qsl.net/db0xk/aktuell–kalmit-treff-2024.html
https://www.qrz.com/db/DB0XK

Als Treffpunkt und Begegnungsstätte laden Sitzgelegenheit vor dem Kalmitturm und des Kalmithauses ein. Das Kalmithaus des Pfälzerwaldvereins bietet Besuchern, Wanderern und Funkamateure die Möglichkeit sich mit urtypischen pfälzer Speisen und Getränken zu stärken.

Im Folgenden Impressionen in Form von Bewegtbildern zum Kalmithaus auf Youtube:



05.03.2024 – Turm soll für Besucher zugänglich gemacht werden
Die Historienfreund Maikammer Alsterweiler wollen den Turm, der für Besucher bisweilen verschlossen blieb nun zugänglich machen.

Quelle: Rheinpfalz https://www.rheinpfalz.de

02.03.2024 Impressionen am Standort der Relaisfunkstelle:


19.01.2024

DB0XK im Winter 19.01.2024


„Abschied von der „Stimme der Kalmit“ – Nachfolger gesucht!“ so lautet die Überschrift des Artikel im ersten Rheinland-Pfalz Rundspruch des Deutschen Amateur Radio Club e.V im Distrikt (K) Rheinland-Pfalz.
Volker Thelen DK4UM wird für sein langjähriges Engagement im Amateurfunk geehrt. Quelle: https://www.darc.de/fileadmin/filemounts/distrikte/k/rundspruch2024/k_rs202401.pdf

Am vergangenen Sonntag den 17.12.2023 wurde der letzte „Kalmit-Rundspruch“ (Deutschland- und Rheinland-Pfalz-Rundspruch) durch DL0MY, bzw. DK4UM Volker Thelen verlesen. OM Volker verlaß unermüdlich, und seit nunmehr eltlichen Jahren, allsonntäglich die beiden oben genannten Rundsprüche und informierte darüber hinaus über weitere Aktivitäten rund um den Einzugsbereich der Relaisfunkstelle Kalmit (DB0XK, 145.700 MHz)

Wartungstag 06.03.2023
Die Relaisfunkstelle wurde um 10:47 Uhr durch den Rufzeicheninhaber außer Betrieb genommen. Im  Laufe des Mittags wurde die Funktionalität wieder hergestellt.


Wartungstage 28.02.2023
Die Sende- und Empfangstechnik der Relaisfunkstelle wurde durch die Betreiber getauscht. Um ca 14:22 Uhr MEZ wurde die Hardware der Relaisfunkstelle gegen einen VHF/UHF C4FM/FM – 50W AMS DIGITAL REPEATER von YAESU getauscht.


Wartungstage 30.11.2022
DF2UF, DC1PAA, DG3FBL optimieren Hamnet-Linkstrecken. Ebenso wird die Relaisfunkstelle während der Wartungsarbeiten kurzfristig außer Betrieb genommen werden. Die Relaisfunkstelle wurde ab 11:48 MEZ außer Betrieb genommen und um 12:01 MEZ wieder in Betrieb genommen.


Impressionen vom Kalmitturm findet man im Beitrag des Südwestrundfunk (SWR) unter: www.swrfernsehen.de
Aus dem Beitrag:


Seit April 2015 wurde empfangsseitig die Bandbreite dem 12,5 kHz-Raster angepasst.
Folglich ist es nicht immer möglich mit älteren Geräten (zu großer Hub) die Relaisfunkstelle mit 1750 Hz Tonruf zu öffnen. Bei diversen Stationen kommt es seit dem zu vermeintlichen Aussetzern in deren Modulation.
Der neue Empfänger wurde April 2015 durch eine Sachspende (Motorola GM900 von DO9WA) ermöglicht.
Sendeseitig wird Relaisfunkstelle DB0XK weiterhin mit einem Telefunken Telecar TE und einem Hub von 3kHz betrieben.

Selten vorkommende Störungen die durch Funkbetrieb auf den Nachbarkanälen entstehen, wie z. B. durch die Relaisfunkstelle DB0PE Grab 145.6875 MHz; -600 kHz, werden somit gemindert


DB0XK Mai 2014

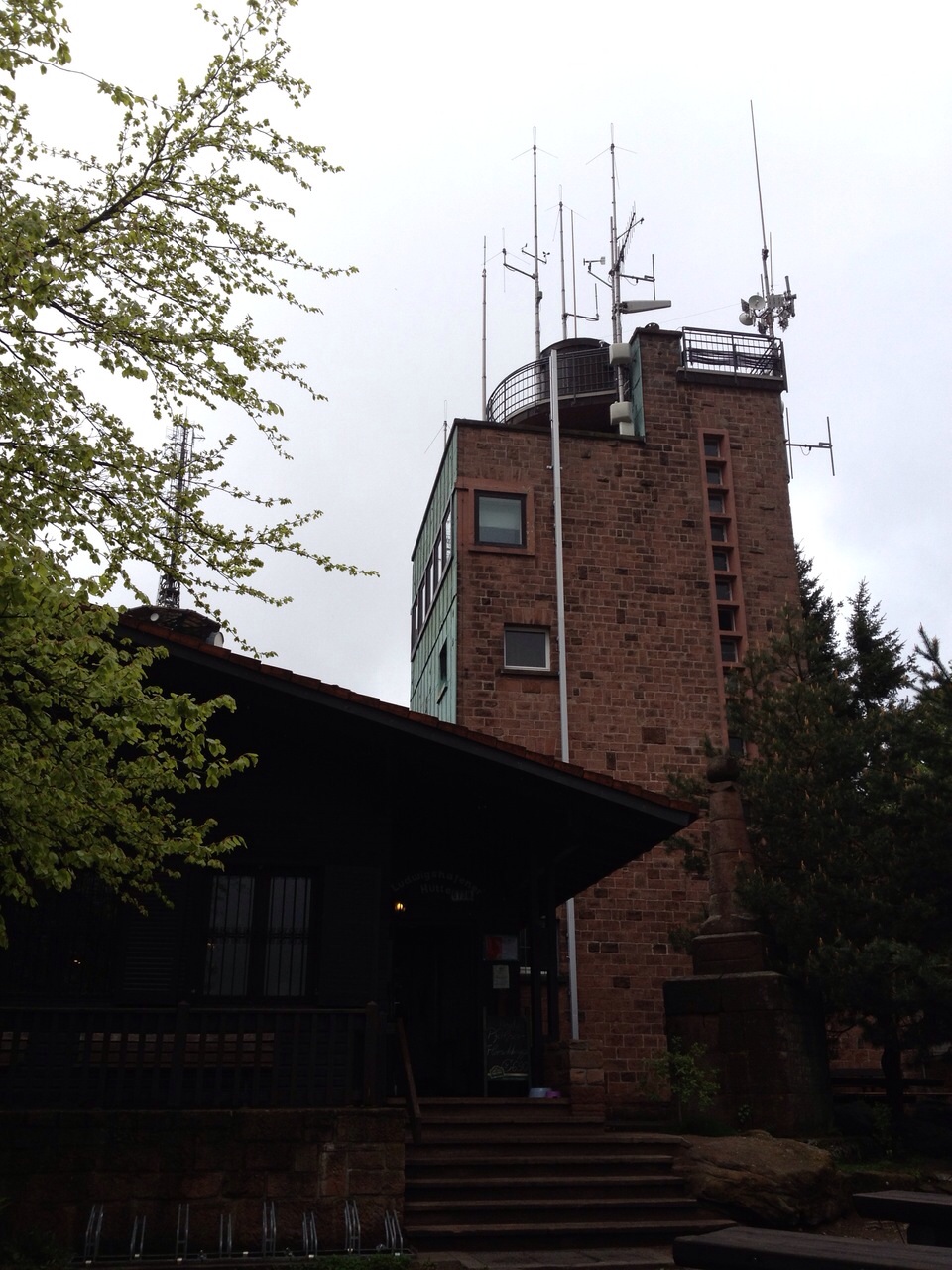

IMG-20141012-WA0001

Kalmit panorama

Kalmit ausblick

DB0XK Mai 2015

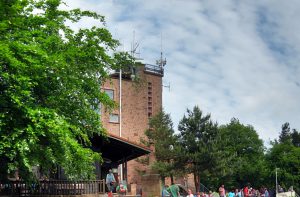

Kalmit-2015-1

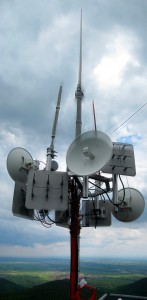

Project2

IMG_8465



IMG_8418

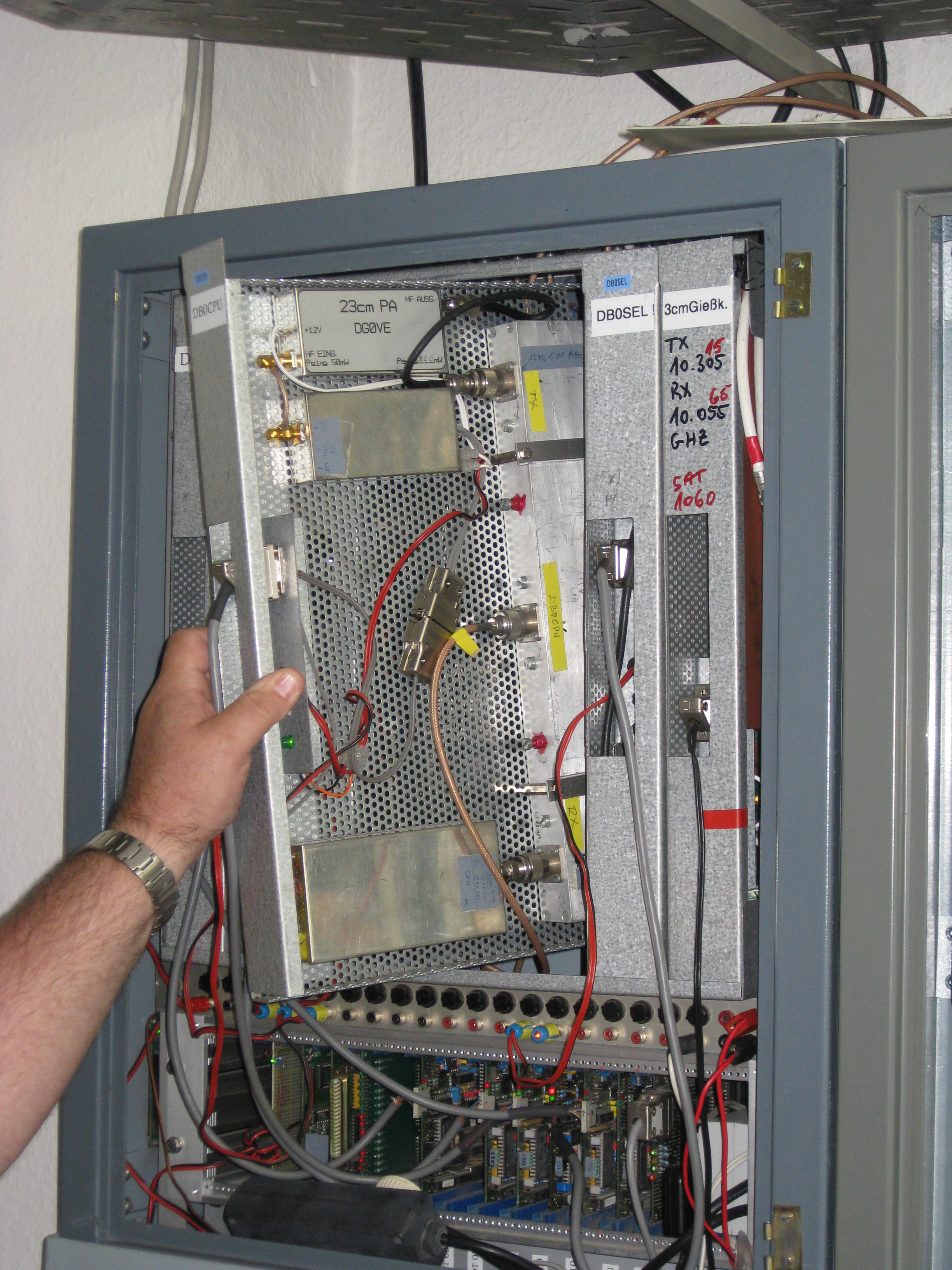

IMG_8409

IMG_8401

IMG_8466

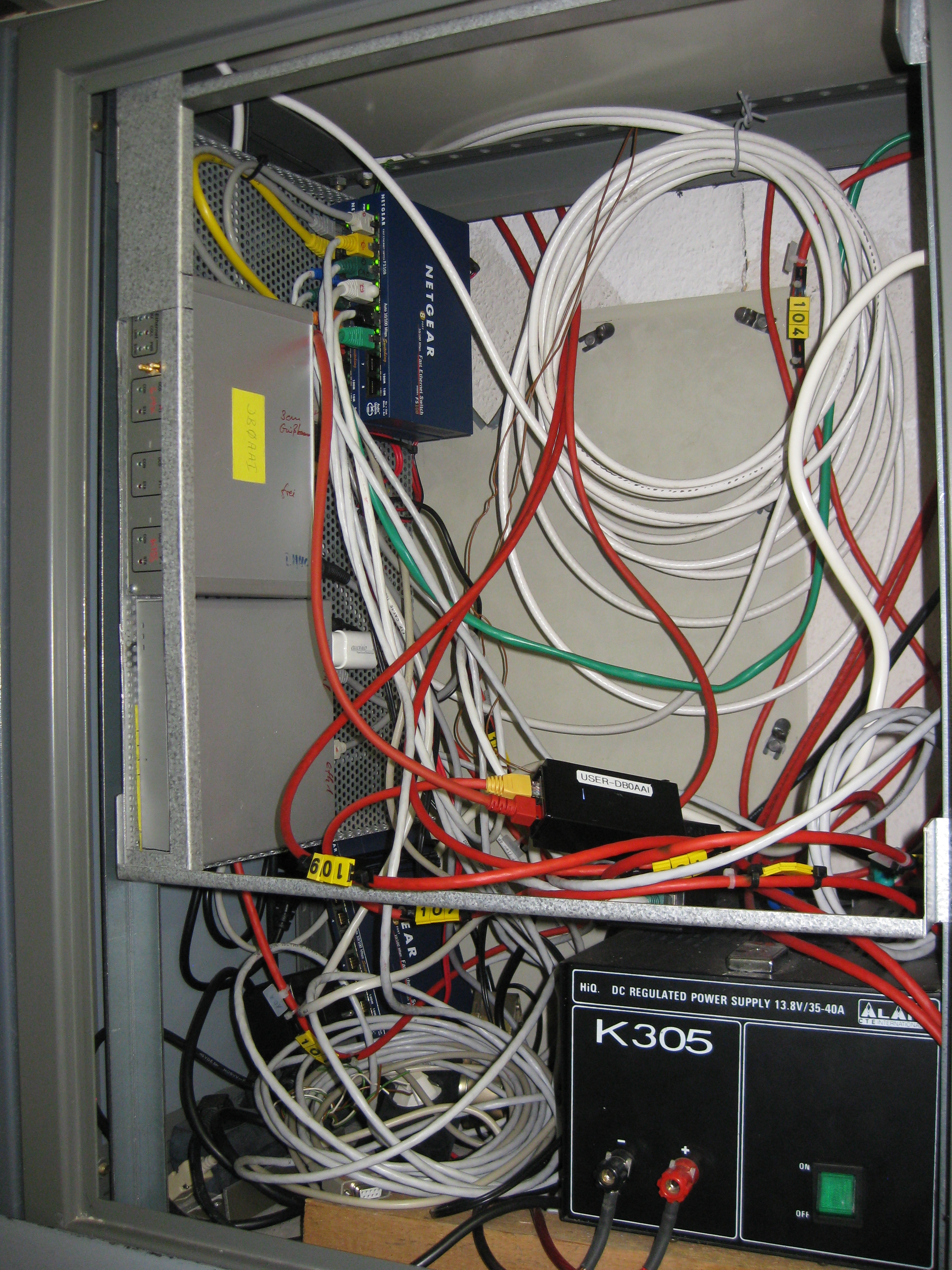

IMG_8467

IMG_8412

20150525_113333orsv1

DB0XK Mai 2016

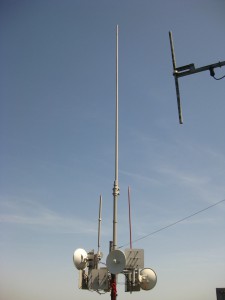

DB0XK Antennen

DB0XK Blick Richtung Norden

DB0XK und DB0AAI alle Antennen

db0xk-september-2016
