Relaisfunkstelle DB0HD, Heiligenberg

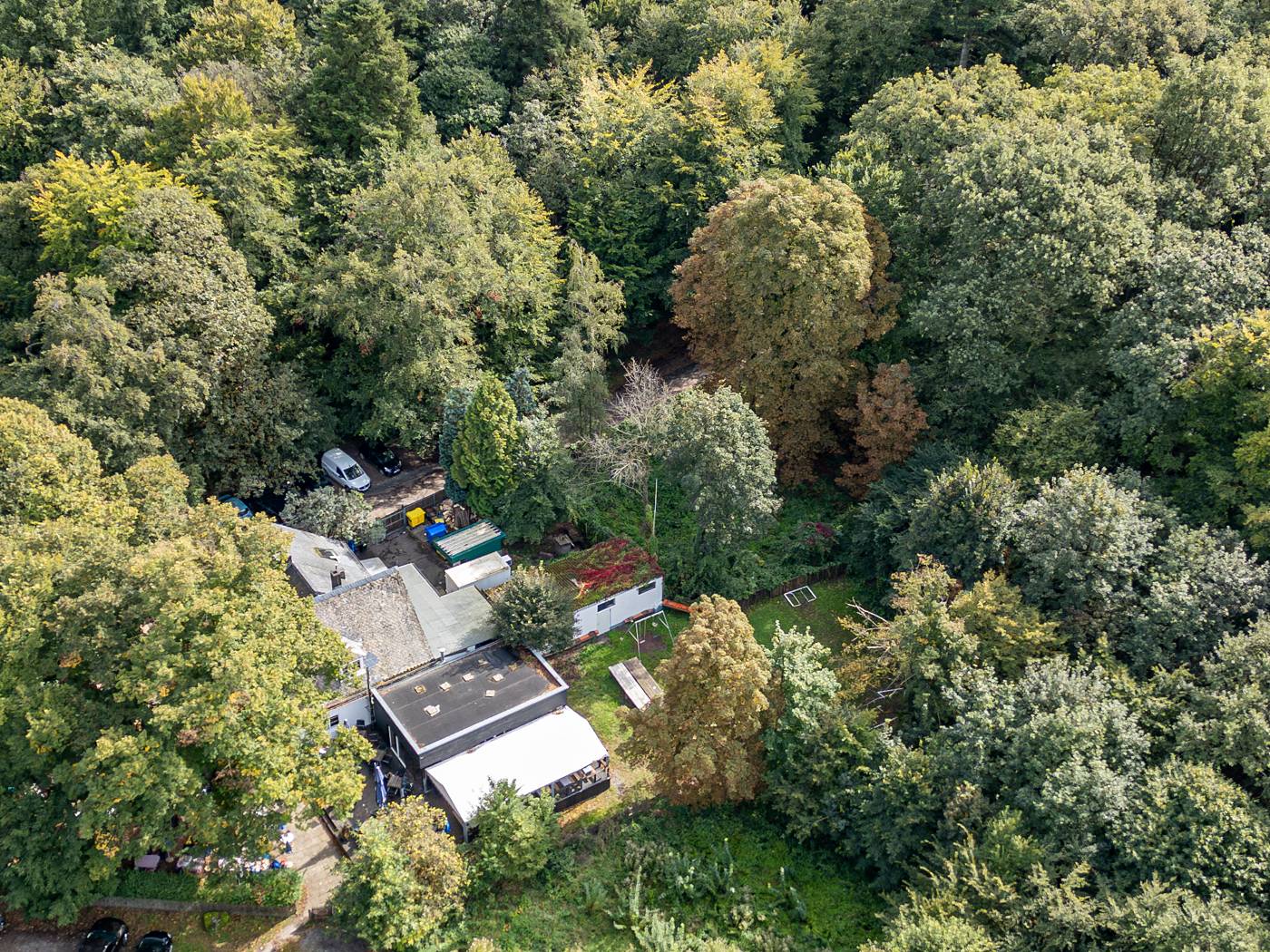

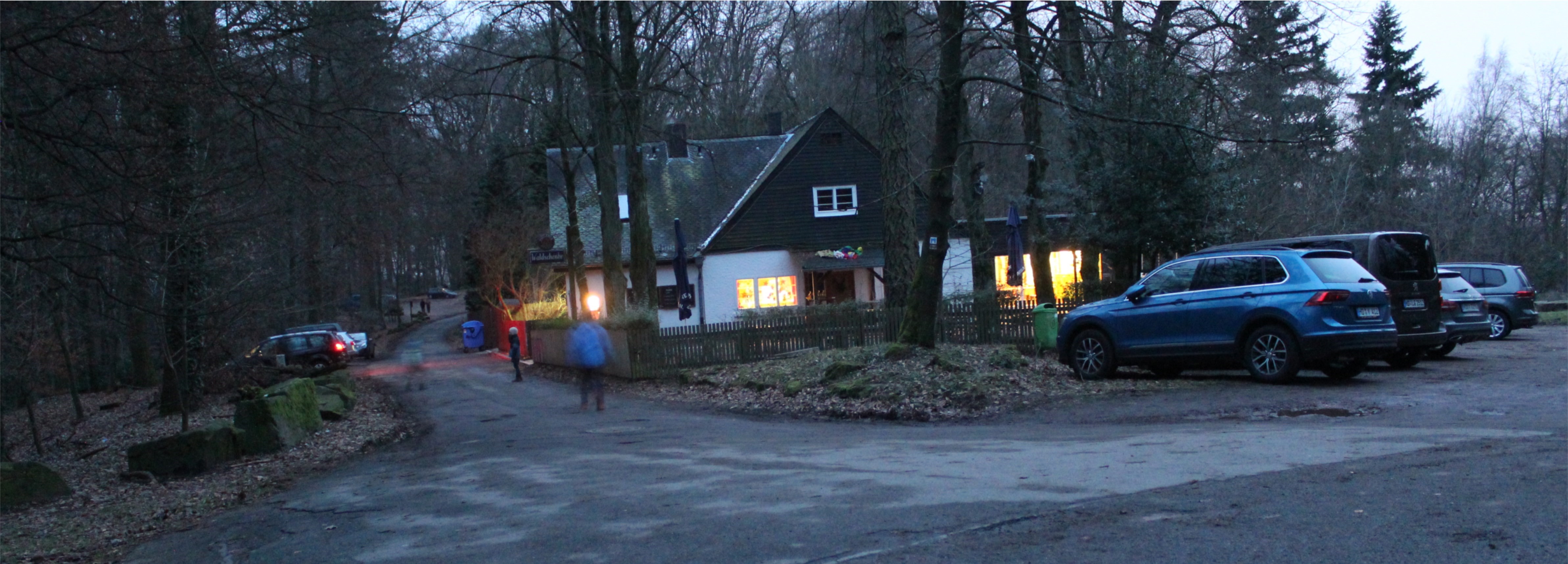

Die Relaisfunkstelle DB0HD befindet sich auf dem Heiligenberg, einer Erhebung in unmittelbarer Nähe der Stadt Heidelberg. Die Erhebung liegt am Westrand des Odenwaldes zur Bergstraße und bildet den östlichen Abschluss zur Oberrheinischen Tiefebene. Die Relaisfunkstelle befindet sich 53,2 m unterhalb der Kuppe auf 386,7m ü. NHN. Die Antennenanlage liegt an der Südseite eines Unterstellplatzes, welche zur Liegenschaft des Gasthauses „Waldschenke-Heidelberg“ auf dem Heiligenberg gehört. Aufgrund der Lage und der bestehenden Antennenkonfiguration bildet sich eine stark nach Westen ausgeprägte Sende- und Empfangscharakteristik.
- Maidenhead Locator: JN49ik
- Koordinaten: N 49.4217 E 8.7055
- Standort: Auf dem Heiligenberg 1, 69121 Heidelberg;
- Gemarkung: Heiligenberg
- Lage: Westrand des Odenwaldes an der Bergstraße
- Höhe 386,7m ü. NHN
- Antenne: Diamond X300
- Technik und Sendeleistung vergleichbar mit der am Standort Leimen (DR-1XE und ≤ 15000 mW)
- Rufzeichen: DB0HD
- Frequenz: 438,350 MHz – 7,6 MHz Shift
- Rufzeicheninhaber: Thomas Karten, DM3HD
- Status: Im Aufbau befindlich
Die chronologische Entwicklung als auch der aktuellen Stand der Baumaßnahmen um die Relaisfunkstelle ist wie folgend beschrieben:
Aktueller Stand 28.12.2017
Der Rufzeicheninhaber von DB0HD kommuniziert ebenfalls den Aufbau der Relaisfunkstelle auf dem Heiligenberg bei Heidelberg.

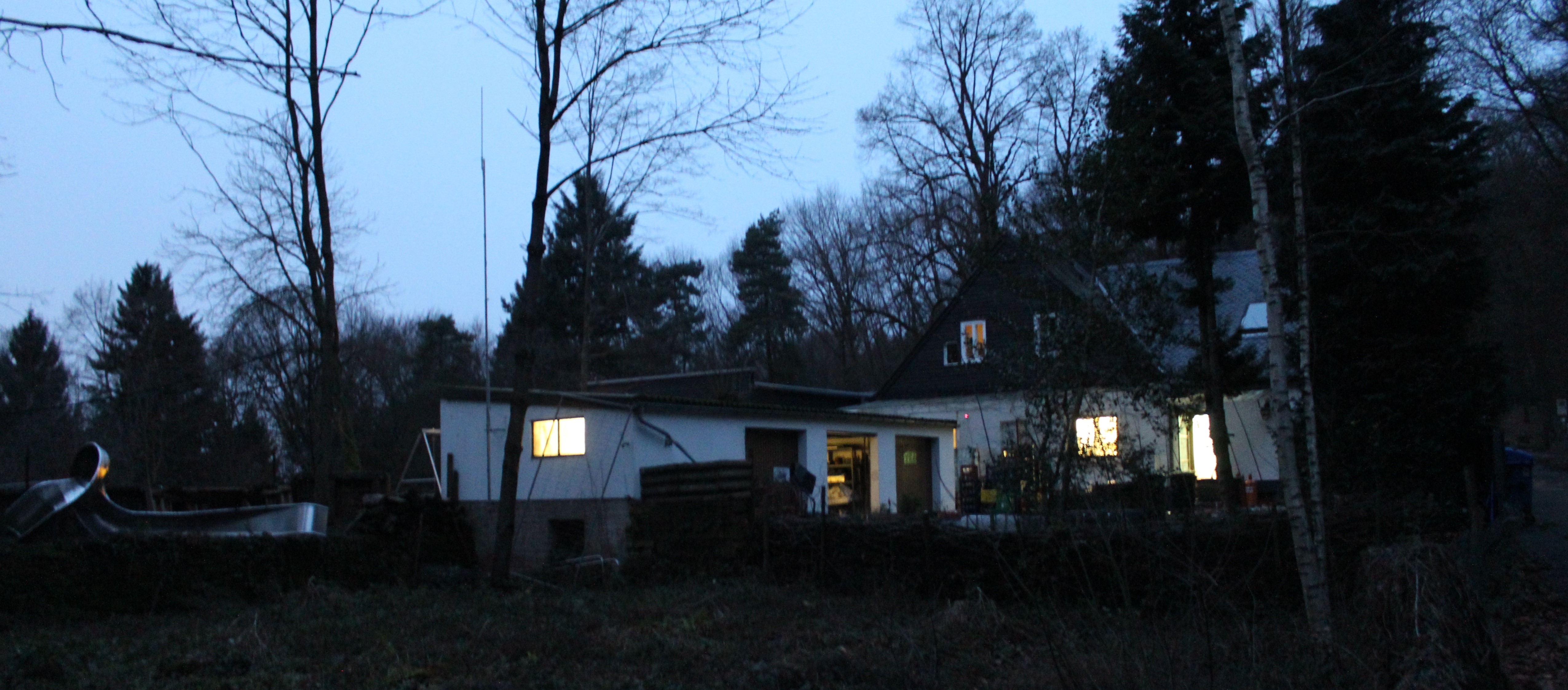

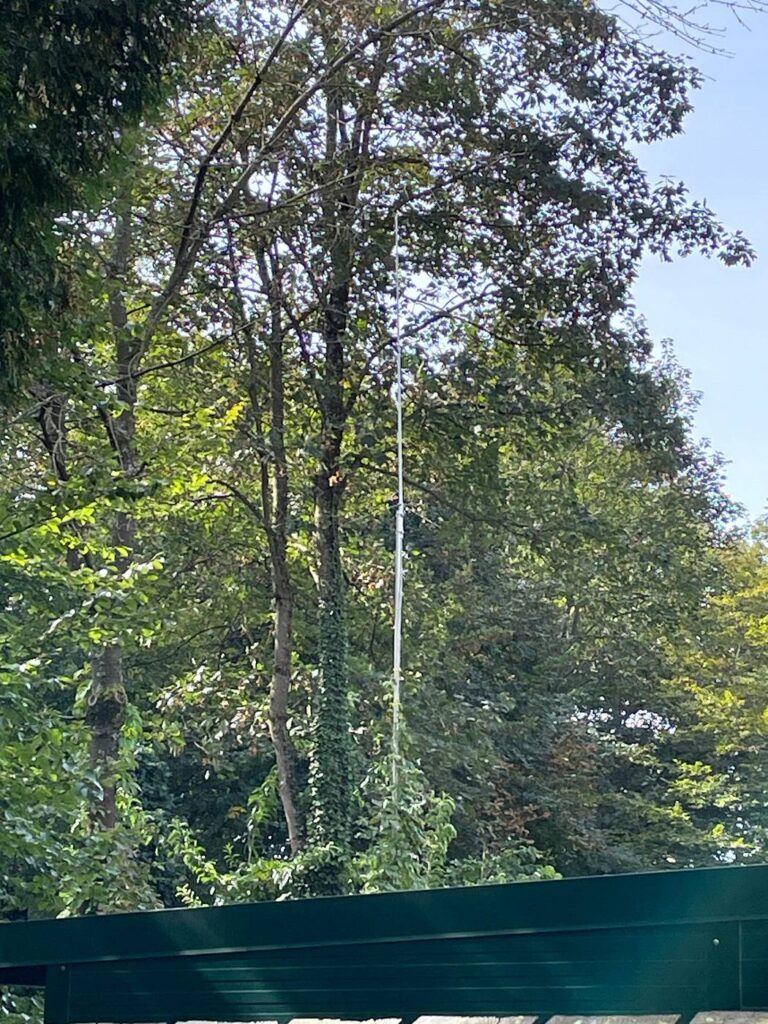

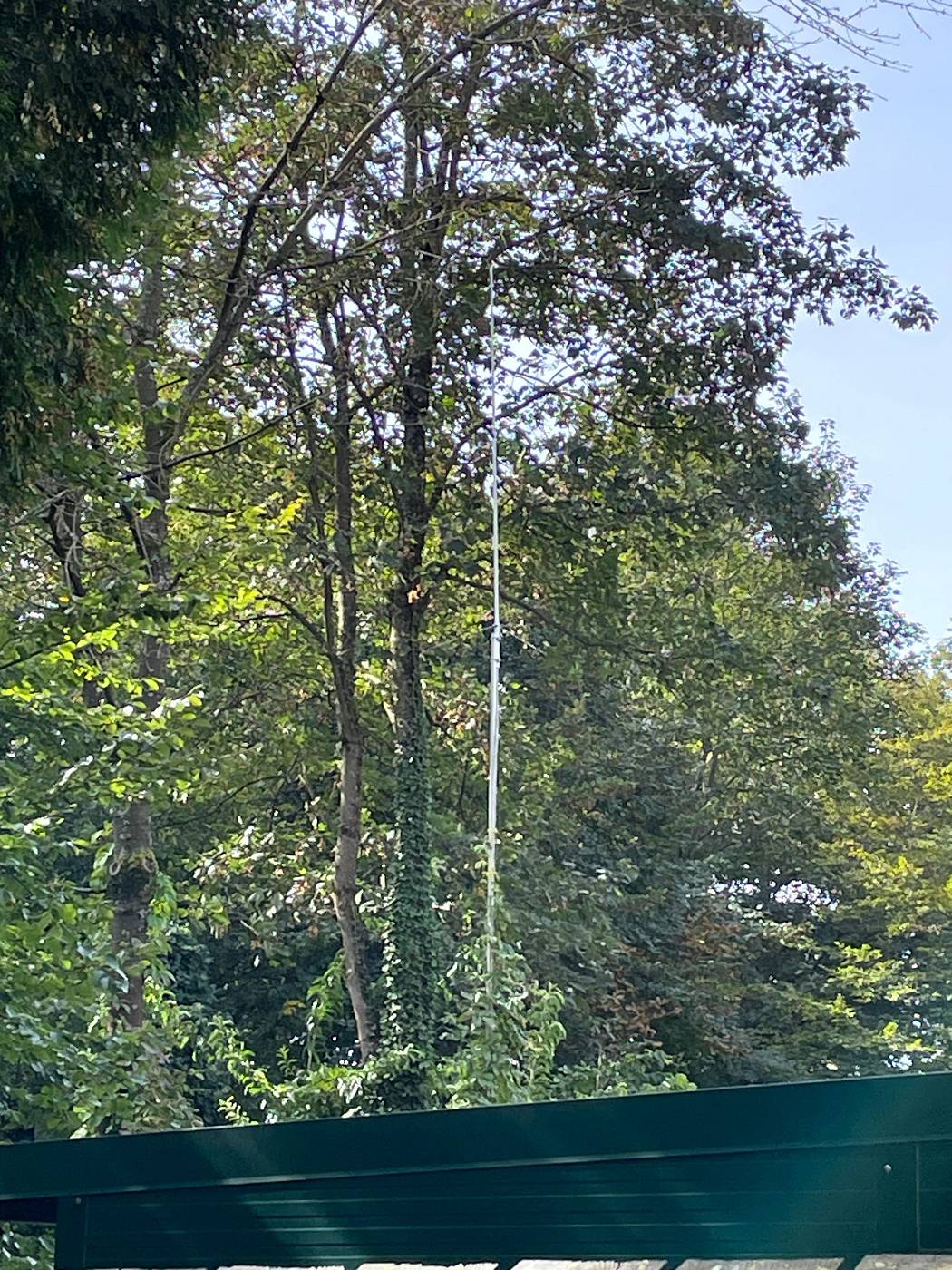

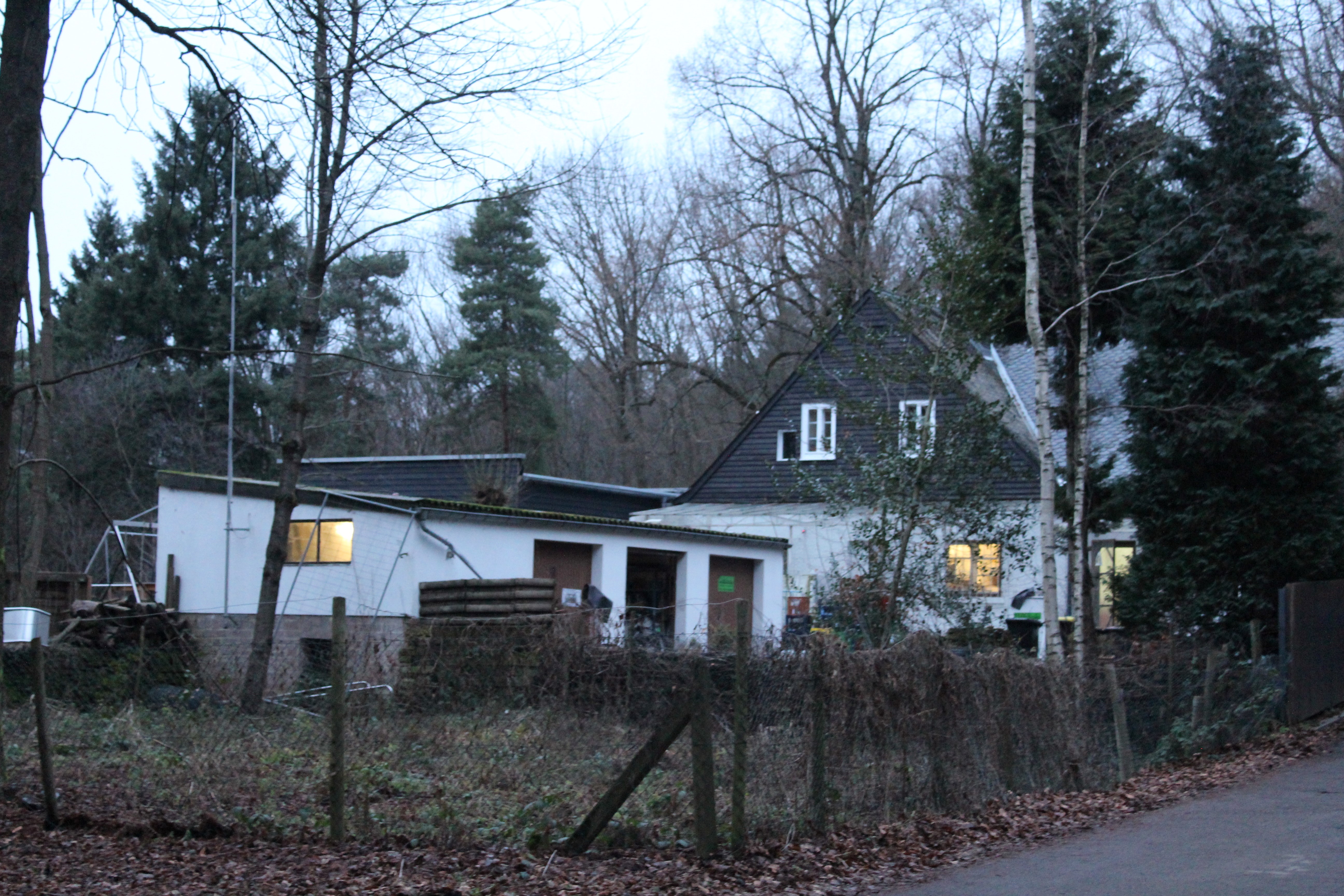

Der Antennenmast, als auch die Vertikalantenne (Diamond X-50) wurde mit Wandabstandshaltern (WHS 35) an die Südseite der Garage der Waldgaststätte montiert.
Die Sende- und Empfangstechnik wird in den kommenden Tagen an das Stromnetz angeschlossen und wird wahrscheinlich erst im kommenden Jahr betriebsbereit sein.
Blick vom Heiligenberg auf Heidelberg (ca. 250 m nördlich von DB0HD)

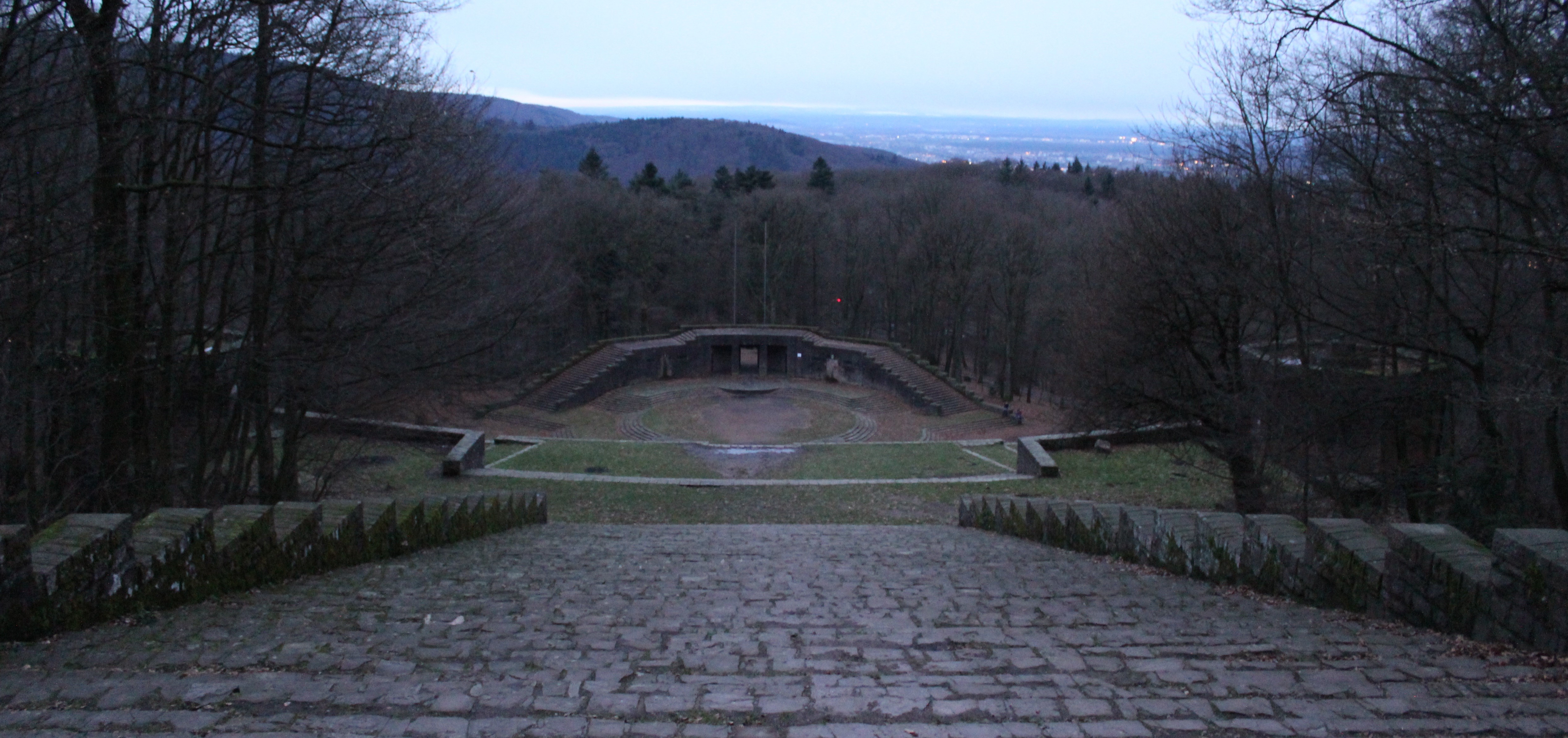

Etwa 50 Meter nordlich gelegen befindet sich eine von 40 Thingplätzen aus der frühen Zeit des Nationalsozialismus
Blick von der Thingstätte auf die im Wald verborgene Relaisfunkstelle DB0HD – weitere Informationen zur Thingstätte unter: Wikipedia.org
Impressionen zum Heiligenberg unter: Youtube.com

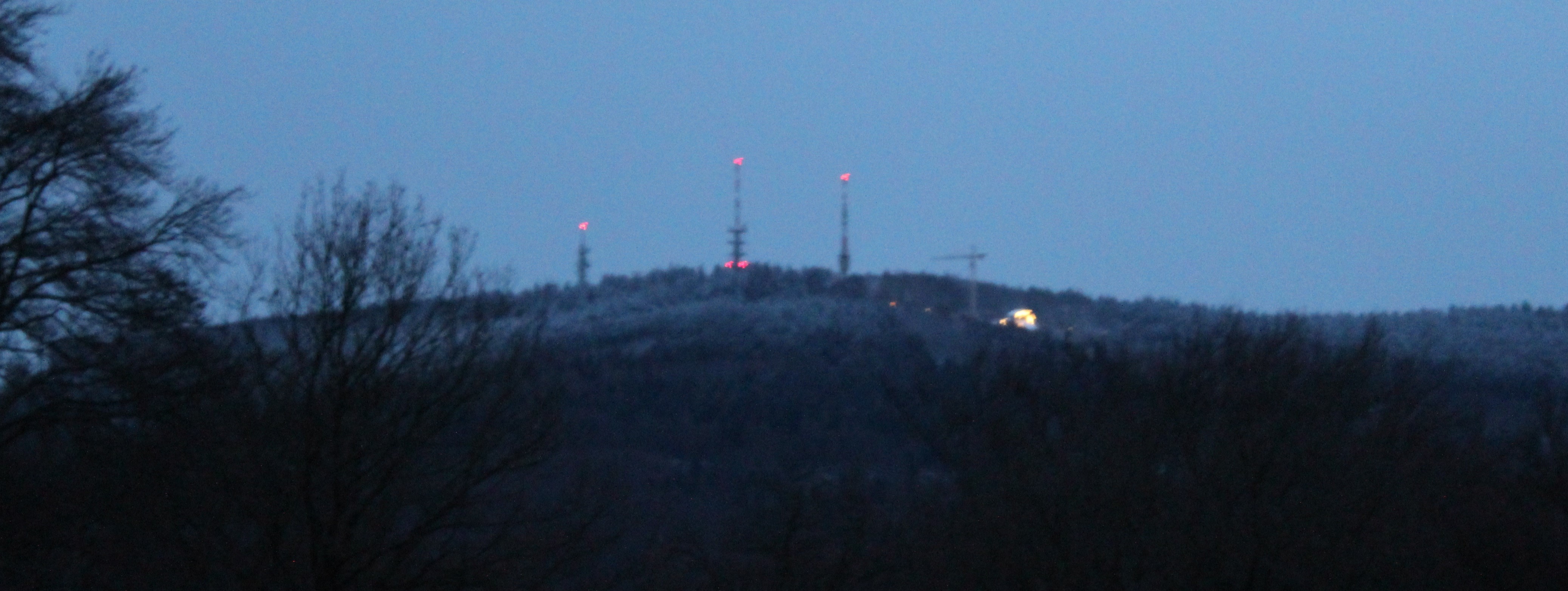

Blick von der Thingstätte auf DB0ZH
weitere Informationen unter: https://twitter.com/DB0HD
Stand: 21.12.2017
Die Bundesnetzagentur bestätigt ebenfalls den Standortwechsel der Relaisfunkstelle auf den Heiligenberg 1 in Heidelberg.
(Quelle: Bundesnetzagentur [Online] verfügbar unter: LINK abgerufen am 21.12.2017 )
Stand: 25.11.2017
Die Relaisfunkstelle DB0HD hat laut aktuellen Informationen des Wires-X-Netzwerks den Betriebsort gewechselt. Die automatisch betriebene Amateurfunkstation sendet nun nicht mehr wie von der Bundesnetzagentur angegeben aus Leimen, sondern aus dem 8,26 km entfernten Heiligenberg bei Heidelberg.
- Maidenhead Locator: JN49ik
- Koordinaten: N 49.4217 E 8.7055
- Standort: Auf dem Heiligenberg 1, 69121 Heidelberg;
- Gemarkung: Heiligenberg
- Lage: Westrand des Odenwaldes an der Bergstraße
- Höhe 386,7m ü. NHN
- Technik und Sendeleistung vergleichbar mit der am Standort Leimen (DR-1XE und ≤ 15000 mW)

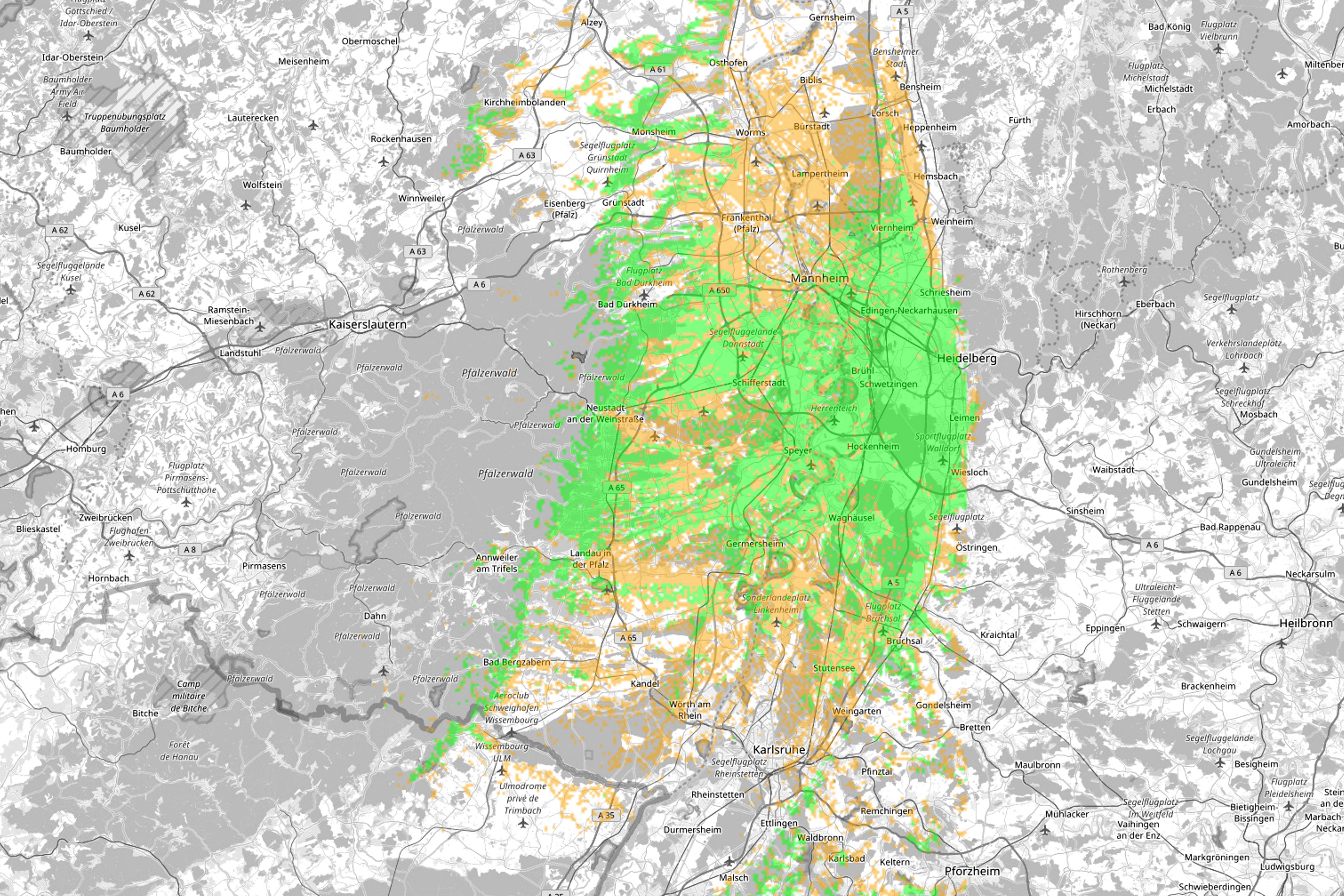

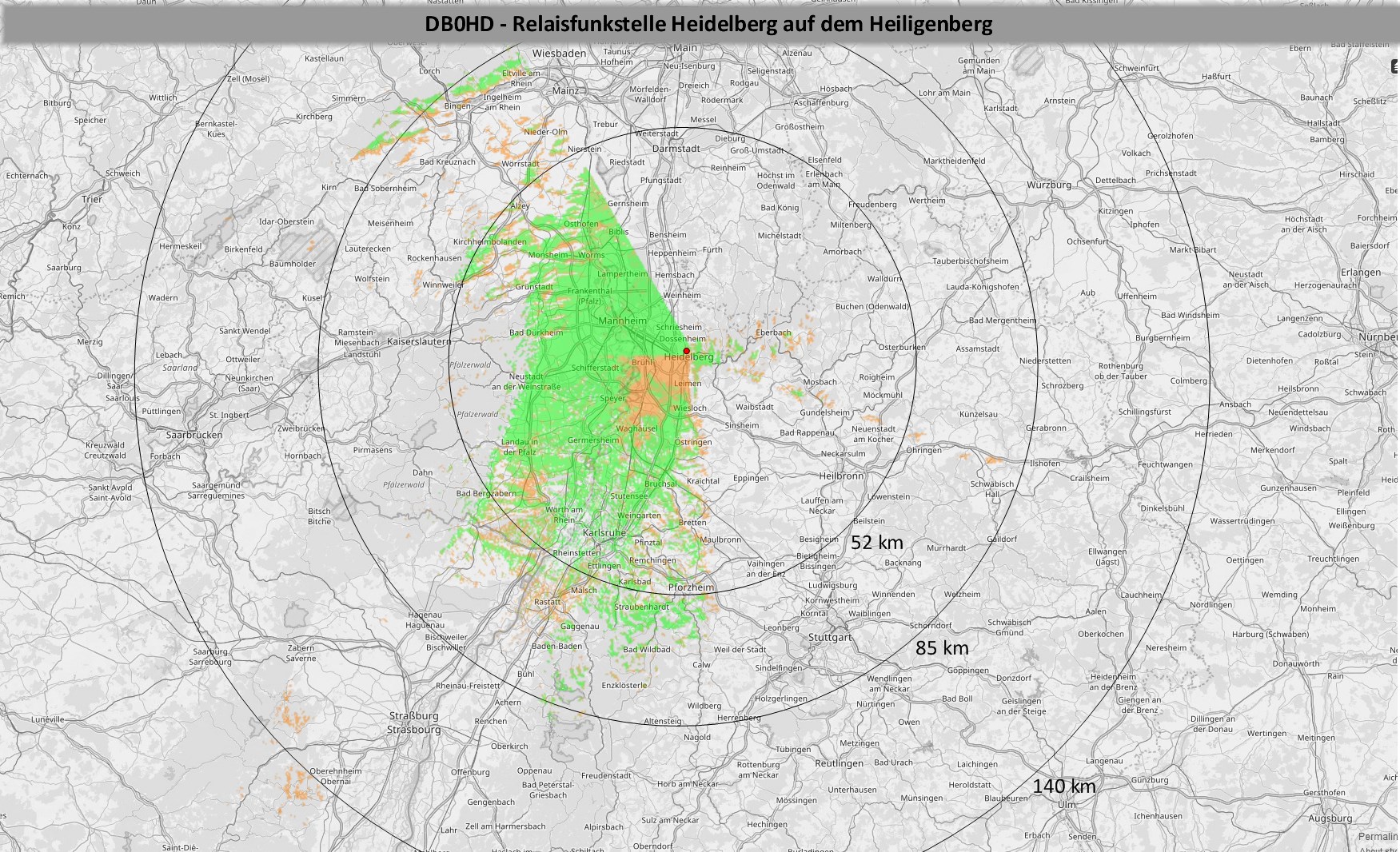

Der Standortwechsel von Leimen nach Heidelberg auf den Heiligenberg erhöht die Reichweite der Relaisfunkstelle auf bis zu 312,2 %. Ab sofort sind nach Simulation auch Funkgespräch in die über 140 km entfernten Vogesen (Frankreich) möglich.

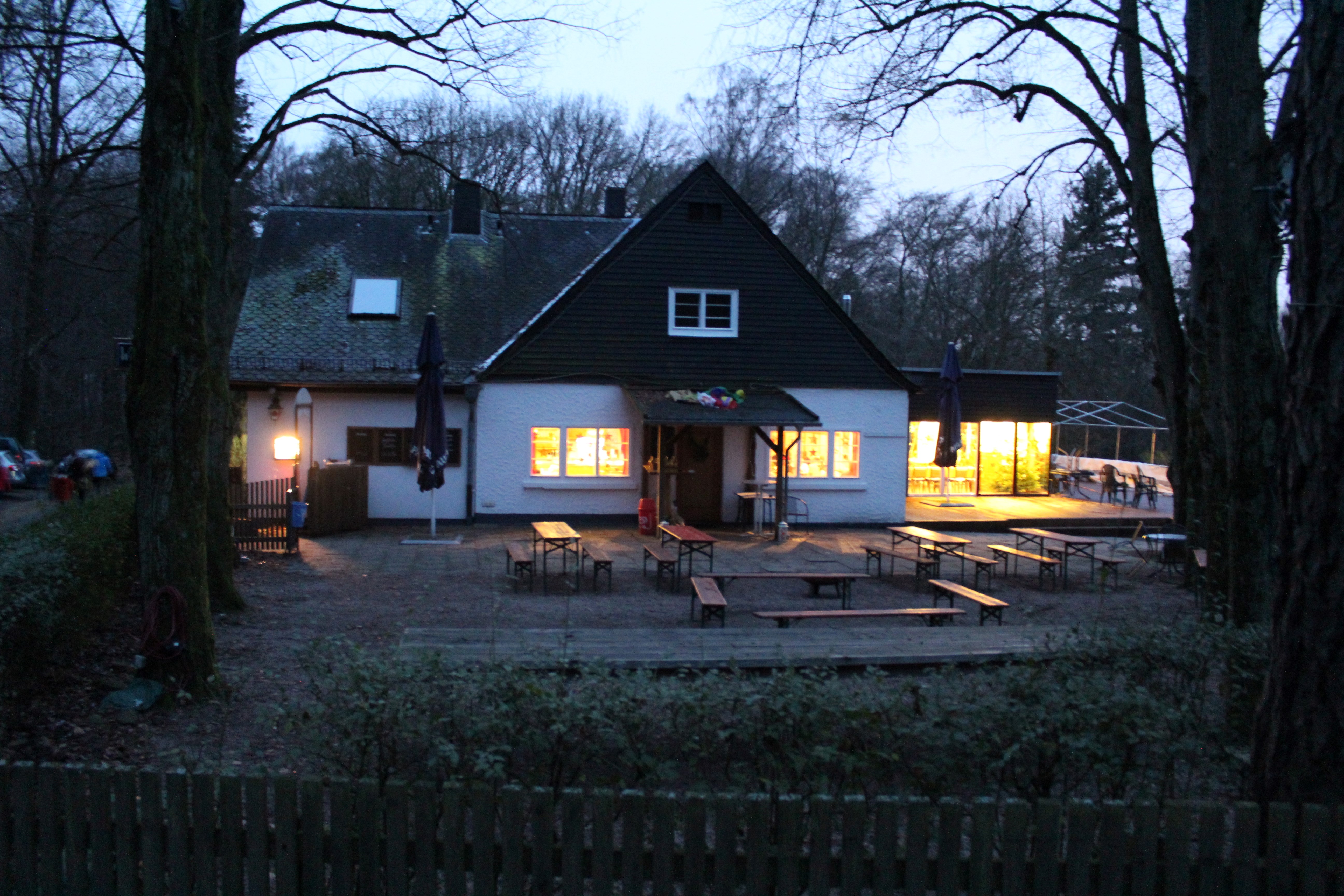

Weitere Informationen zum Standortinhaber unter www.waldschenke-heidelberg.de
Stand 8.11.2017
Die Relaisfunkstelle DB0HD ist zurzeit außer Betrieb und soll bei guten Witterungsbedingungen vorraussichtlich bis Ende des Jahres wieder in Betrieb gehen.
Stand: 31.04.2017
- Koordinaten: N 49.3475, E 8.7010
- Maidenhead Locator: JN49bii
- Standort: Im Enkler 14, 69181 Leimen, 201m über NHN, ca 80m über der Rheinebene.
- Frequenzbereiche:
►UHF 438,7125 DMR -7,6MHz [deaktiviert]
►UHF 438,350 C4FM – 7,6MHz (aktiv – seit 31.04.17) - Technik:
►Hytera RD-985
Firmware: A8.00.09.001
Weiche: UHF 6 Cavity Duplexer (China)
►Yaesu DR-1XE FM/C4FM
Weiche: UHF 6 Cavity Duplexer (China) - Antenne:
► [DMR] Diamond-Antenna X-50, 5,5 dBi Gewinn
- Sendeleistung:
► ≤ 15000 mW - Steuerung:
►fernabschaltbar via Funksteckdose [WLAN] - Rufzeichen: DB0HD
- Rufzeicheninhaber: Thomas Karten, DM3HD

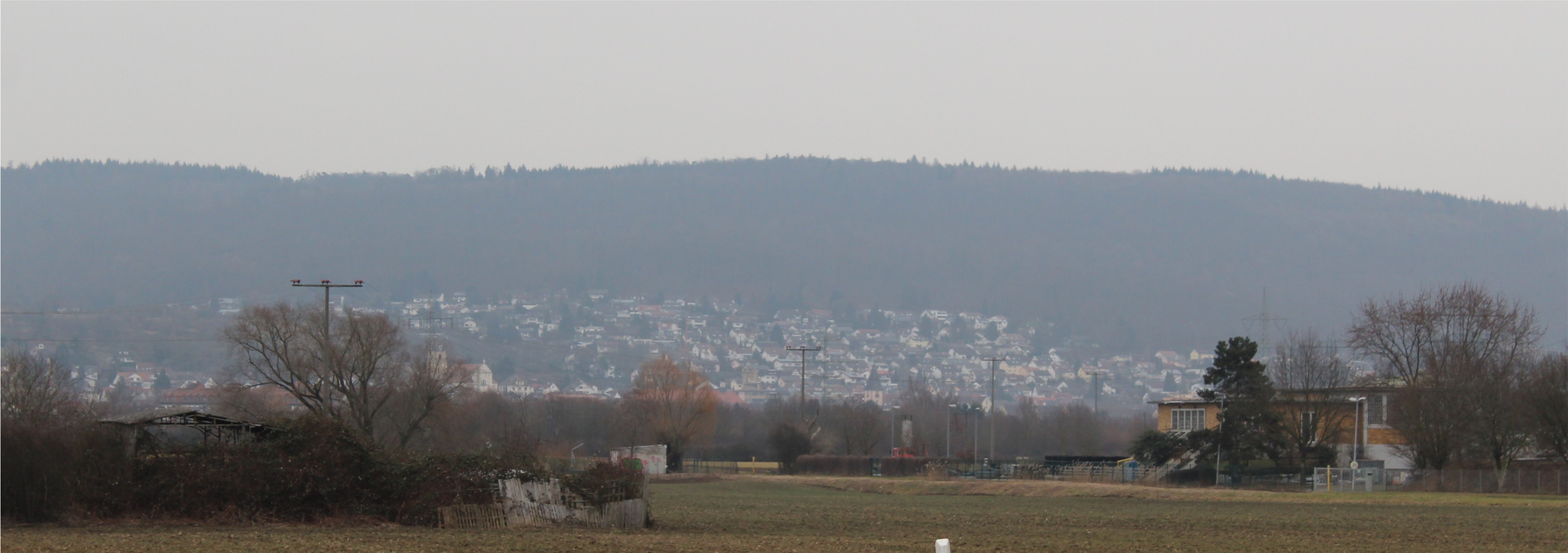

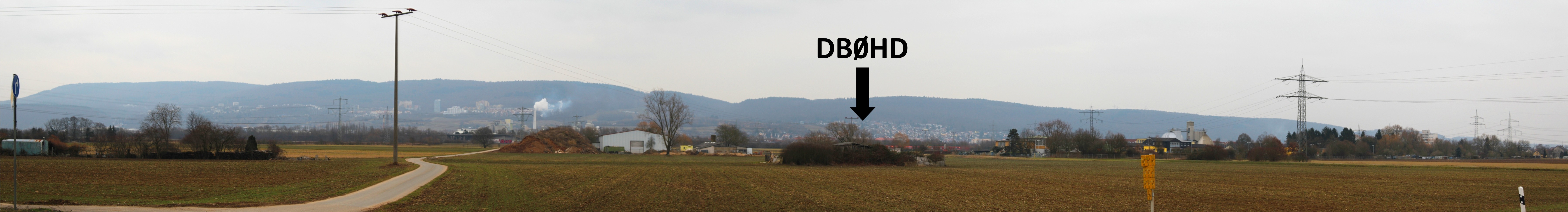

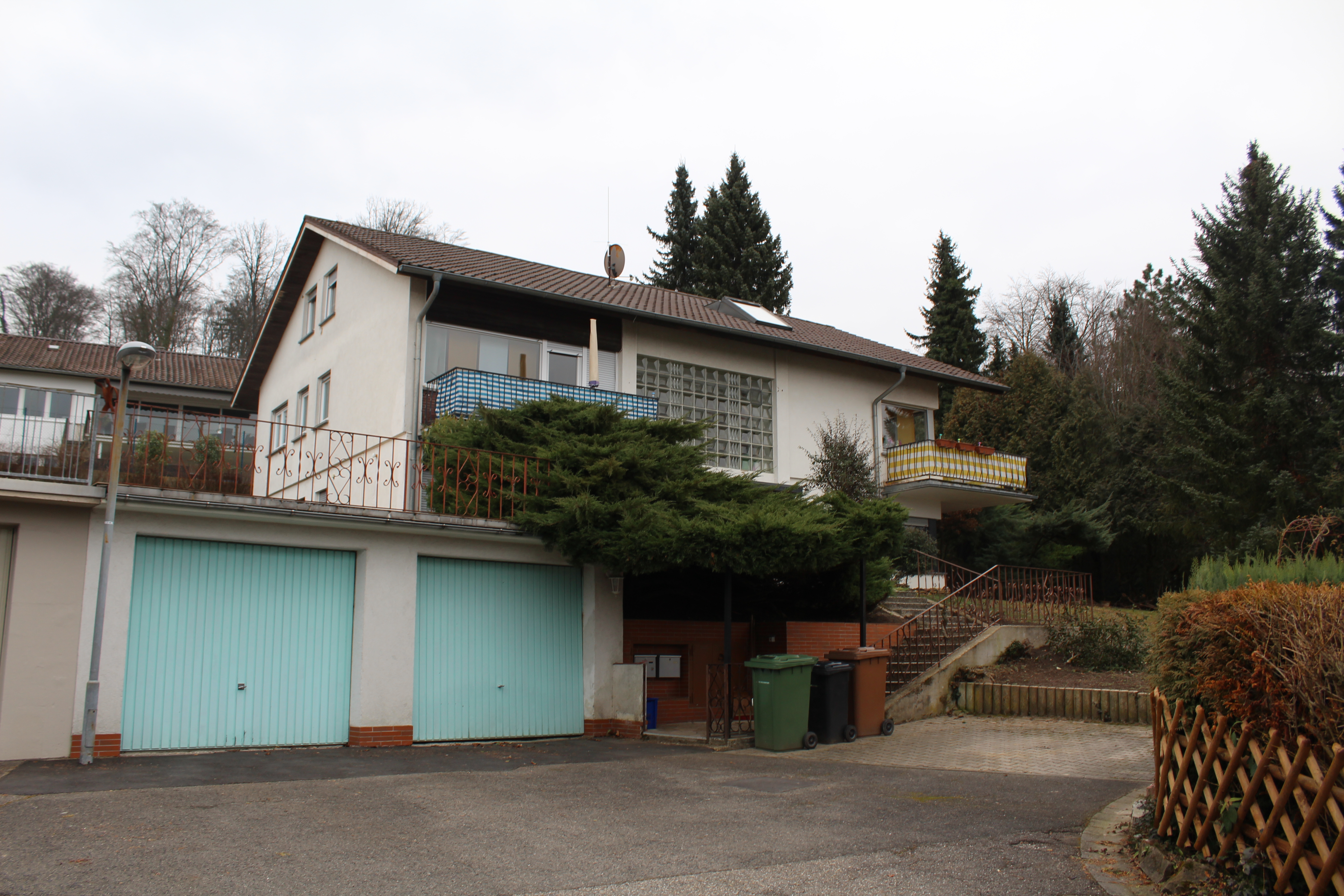

Die Relaisfunkstelle DB0HD befindet sich in Leimen, das zum Landkreis Rhein-Neckar-Kreis gehört. Das Relais befindet sich auf 200,9m Höhe am Schwetzinger Hardt in einem Haus in Ortslage.
Neben DB0HD übt die Amateurfunkstation DO1CSS ebenfalls am Standort Funkbetrieb aus.
Der Rufzeicheninhaber kündigt einen Standortwechsel in die nördlich gelegene Großstadt Heidelberg für das Jahr 2017 an.
