DB0SLB – Selberg

Relaisfunkstelle Selberg, DB0SLB

  • Koordinaten:
    ⌦  N 49.561, E 7.593
  • Maidenhead Locator:
    ⌦ JN39tn
  • Standort:
    ⌦ Selberg bei 67753 Rothselberg , im Landkreis Kusel,
    ⌦ Aussichtsturm des Selbergvereins auf dem Selbergturm
  • Höhe:
    ⌦ 551,1 m ü. NHN (Grund)
  • Frequenzbereich:
    ⌦ UHF 439,1875 MHz  -7,6 MHz Ablage
  • Kanal:
    ⌦ RU735
  • Zuteilungsnummer:
    ⌦ 14403575
  • Modulation:
    ⌦   I N  ⌫  F3E + FDMA/4FSK (FIFO)
    OUT ⌫  F3E + FDMA/4FSK (FIFO)
  • Subtone FM
    77 Hz
  • Kanalbandbreite:
    ⌦ 12,5 kHz
  • Rufzeichen:
    ⌦ DB0SLB
  • Betriebszweck:
    ⌦ Multimoderelais
  • Antenne:
    ⌦ Relaisfunkstelle: Diamond X50N ab 05.10.19
    ⌦ Relaisfunkstelle: Diamond X510N ab 14.07.19
    ⌦ Relaisfunkstelle: Diamond X300N ab 13.07.19
    ⌦ Relaisfunkstelle: Kathrein K 751121 ab 12.07.19

    ⌦ Relaisfunkstelle: Diamond BC200 ab 17.10.18
    ⌦ Relaisfunkstelle: Diamond X510N     ab. 21.05.18
    ⌦ Relaisfunkstelle: Kathrein K 751121 ab 21.04.18
    ⌦ Relaisfunkstelle: Diamond BC200     vor 21.04.18

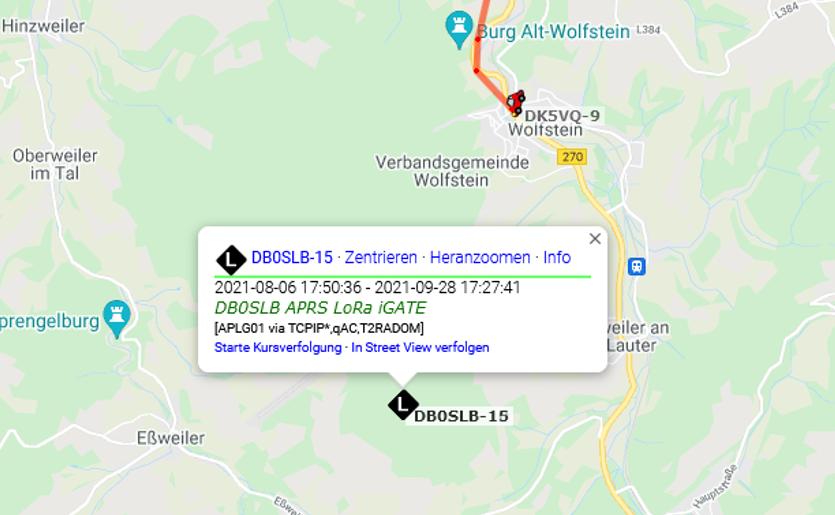

    ⌦Digipeater: Diamond NR77H
  • Transceiver:
    ⌦ Yaesu DR-1XE
  • Frequenzweiche:
    ⌦ Huber und Suhner                                         ab 22.11.18
    ⌦ Kathrein K 64 41 2 4              von 29.03.18 bis 22.11.18
  • Leitungslänge
    79 m seit 05.10.2019
    36 m bis 05.10.2019
  • Leitungstyp:
    1/2 Zoll Cellflex LCF-12-50J  ab 05.10.2019
  • Leistung:
    ≤  15 Watt output

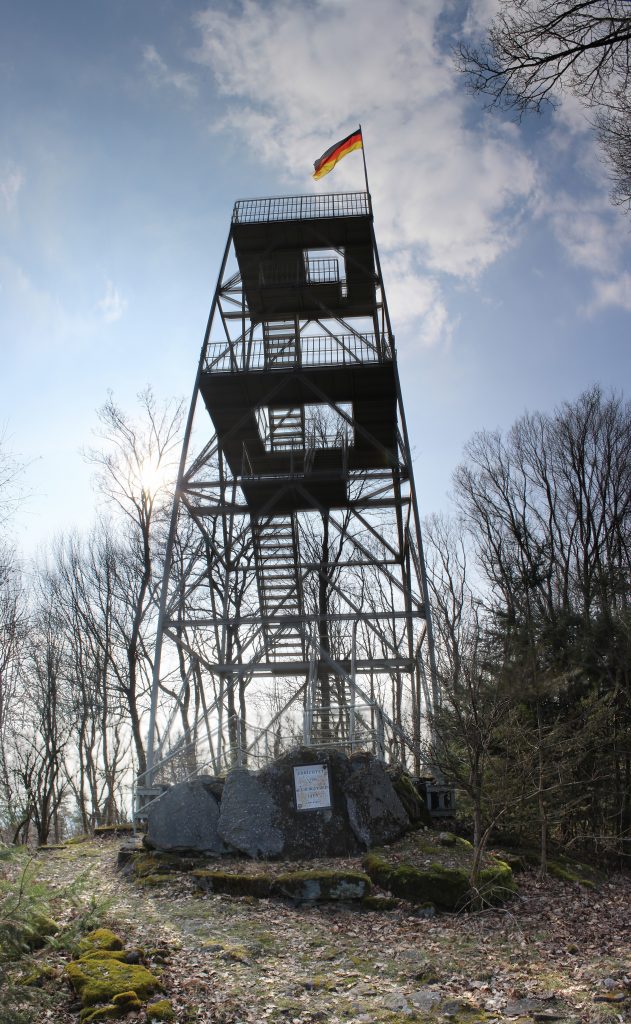

  • Mast:
    Stahlgitterturm (Selbergturm)
    17,3 m über Grund                                       seit 05.10.2019
    Vierkantrohr ca. 9 m mit Schlitten            bis 05.10.2019
    Schlitten ca. 1,5 m mit Verlängerungrohr von 4 m
    Gesamthöhe 11,5 m über Boden
  • Antennenanlage:
    insgesamt ca. 21,3 m über Boden seit 05.10.2019
    insgesamt ca. 16,5 m über Boden vor 05.10.2019
  • Rufzeicheninhaber:
    ⌦ Mario Theiß, DK5VQ
  • genehmigt:
    ⌦ 27.10.2017
  • Inbetriebnahme:
    ⌦ Relaisfunkstelle 29.03.2018
    ⌦ Digipeater: ausstehend
  • Status:
    ⌦ Relaisfunstkelle: on Air
    ⌦ Digpeater:  außer Betrieb
  • Ausbreitungscharakteristik (seit 05.10.2019)
    nach OSM u. Radiomobile
  • Livestream
    DB0SLB
    DB0SLB, 70cm Amateurfunkrelais Seelberg, JN39TN
  • Relaisbelegung:


Die Relaisfunkstelle DB0SLB befindet sich auf dem Selberg im Nordpfälzerbergland auf einem südlichen  Ausläufer des Königsbergs in Rheinland-Pfalz.

Chonik:


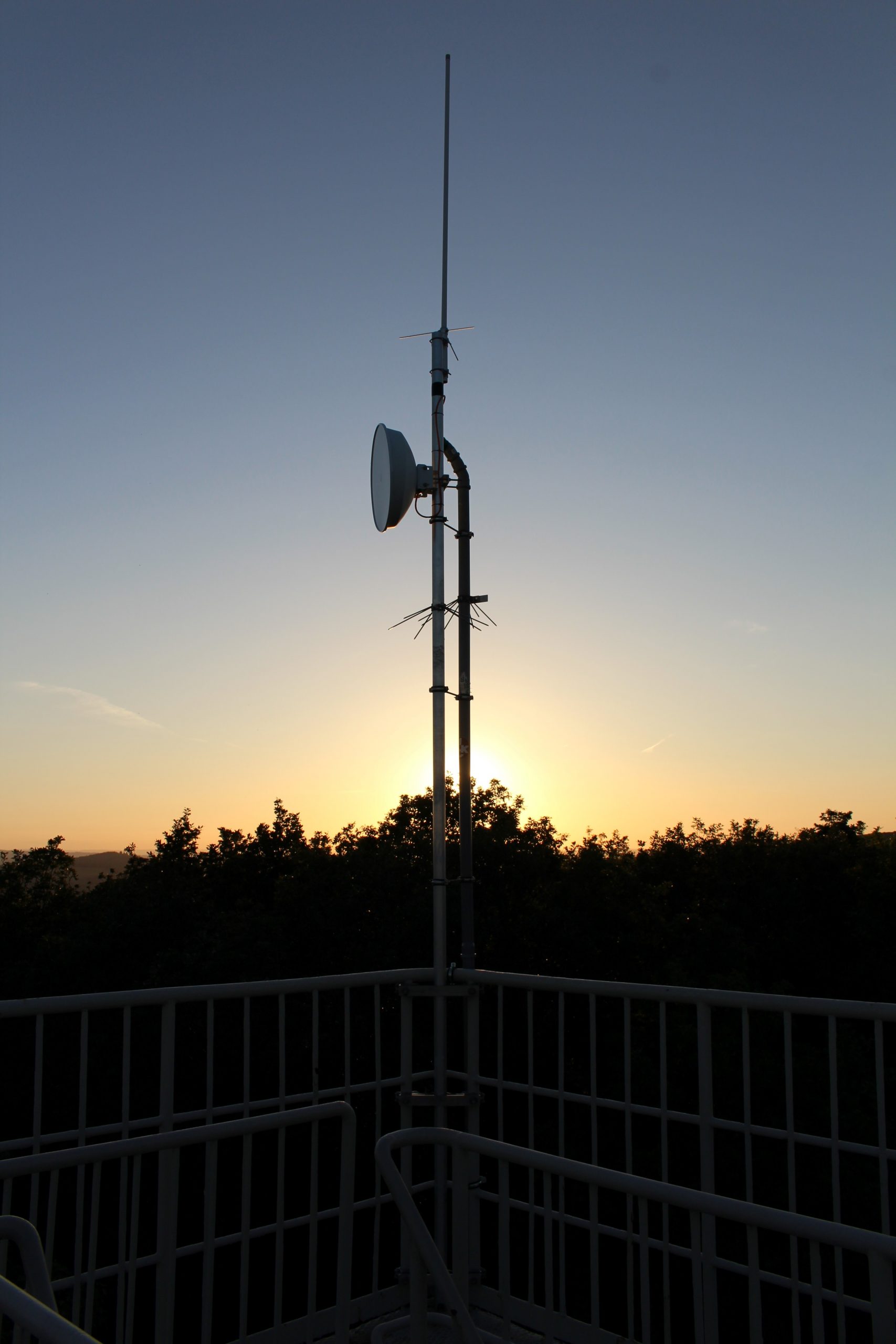

05.10.2019 – Erste Ausbaustufe erreicht

Am heutigen Samstag finalisierten sich die Arbeiten um den Phoniezweig der Relaisfunkstelle auf dem Selberg. Die am vorangegangenem Arbeitseinsatz installierten Leerrohre wurden erfolgreich mit Koaxial- und Datenleitungen bestückt. Am oberen Ende des Selbergturm thront über der Aussichtsplattform ein Mastausleger mit 4 m Länge. Als Sende- und Empfangsantenne wurde eine vermeintlich weniger performante Amateurfunkantenne der Firma Diamond Antennas vom Typ X-50 gewählt.
Mit 7,2 dBi und einer Stockung von 3x 5/8 λ  birgt die jetzige Antennenkonfiguration einen 4,5 dB geringeren Antennengewinn gegenüber der zuvor verwendeten Diamond X-510 Antenne.  Jedoch besticht die aktuelle Antennenanlage mit einer weit aus geringeren Windlast mit maximal zulässigen Geschwindigkeiten von bis zu 210 km/h.
Durch die Verwendung eines dämpfungsarmen (low-loss) 1/2 Zoll dicken Koaxialkabels der Firma RFS vom Typ LCF 12-50 J-Kabel reduzierte sich weiterhin auch die koaxiale Leitungsdämpfung trotz der jetzt verbauten 79 Metern Koaxialleitung.  Neben der primären Antennenleitungen wurden auch zwei Ethernetkabel, für zukünftige Hamnetanbindung und die Versorgung durch Wires-X-Anbindung im C4FM-Standard, installiert.

Anbei Impressionen in Form von Lichtbildern.


28.09.2019 – Relaisfunkstelle DB0SLB wächst über sich hinaus.

Die Interessensgemeinschaft-Selberg-Relais um die gleichnamige Relaisfunkstelle DB0SLB, traf sich zusammen mit Funkfreunden am vergangenen Samstagmorgen zum gemeinsamen Arbeitseinsatz.

Die Relaisfunkstelle DB0SLB sendet seit dem 29.03.2018 aus über 545 Meter über NHN auf dem Selberg, welcher sich im Nordpfälzer Bergland im Landkreis Kusel befindet. Als Multimode-Relais (FIFO) sendet DB0SLB auf 439,1875 MHz und dem konventionellen Ablage-Shift von 7,6 MHz in FM (F3E) und C4FM (FDMA/4FSK). Bei guten Bedingungen reicht die Funkabdeckung von Lauterecken, Waldmohr bis nach Kaiserslautern und fördert somit nachhaltig die Kommunikation der Funkamateure in der Westpfalz.

Leider wurde die Leistungsfähigkeit seit jeher stark durch den Einfluss des Wetters, der Jahreszeiten und den damit verbundenen Wechsel der Vegetationsperioden beeinflusst. Folglich war die Ausleuchtung und Reichweite der Relaisfunkstelle von mehreren Faktoren abhängig, die es galt zu eliminieren.

Die Interessensgemeinschaft-Selberg-Relais, welche ursprünglich aus der Ortsgruppe des DARC e.V. DOK K39 Westpfalz hervorgeht, lud aus den oben genannten Gründen am 28. September zum gemeinsamen Mitwirken auf dem gleichnamigen Selberg ein.

Die Projektierung und zukünftige Ertüchtigung des Relais sieht demnach einen Umzug der Antennenanlage auf den dortigen Aussichtsturm (dem Selbergturm), auf über 16 Meter Höhe, vor. Zusammen mit einem Mastausleger wird sich zukünftig der Fußpunkt der Antenne auf über 20 m oberhalb des Berggipfels befinden. Der Standortwechsel garantiert somit ganzjährig eine Sende- und Empfangslage oberhalb der vegetativen Baumgrenze. Dies wird sich zusätzlich vorteilhaft auf die Ausbreitungscharakteristik im Umfeld sowie durch eine einhergehende Reichweitenerhöhung auswirken.

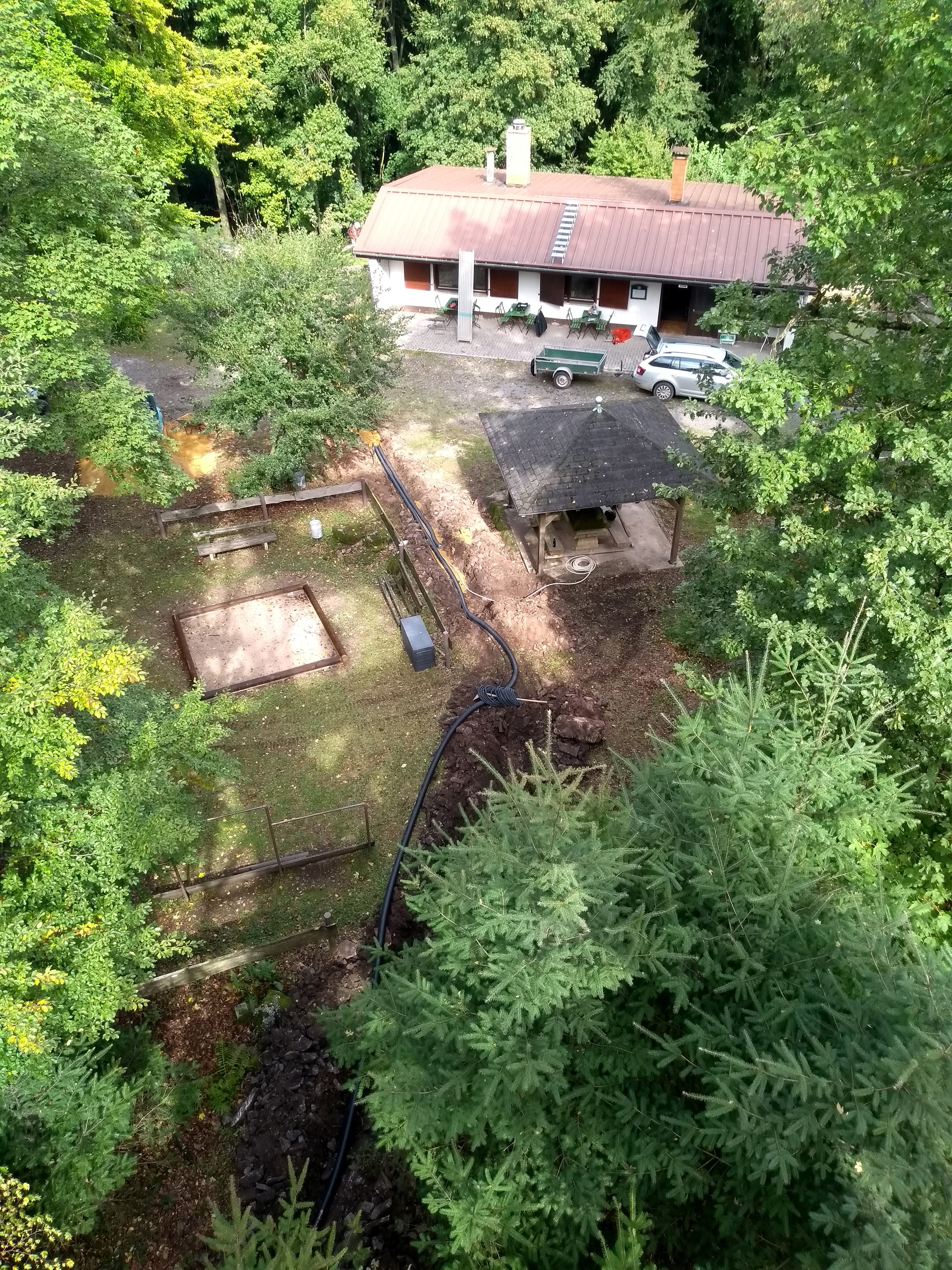

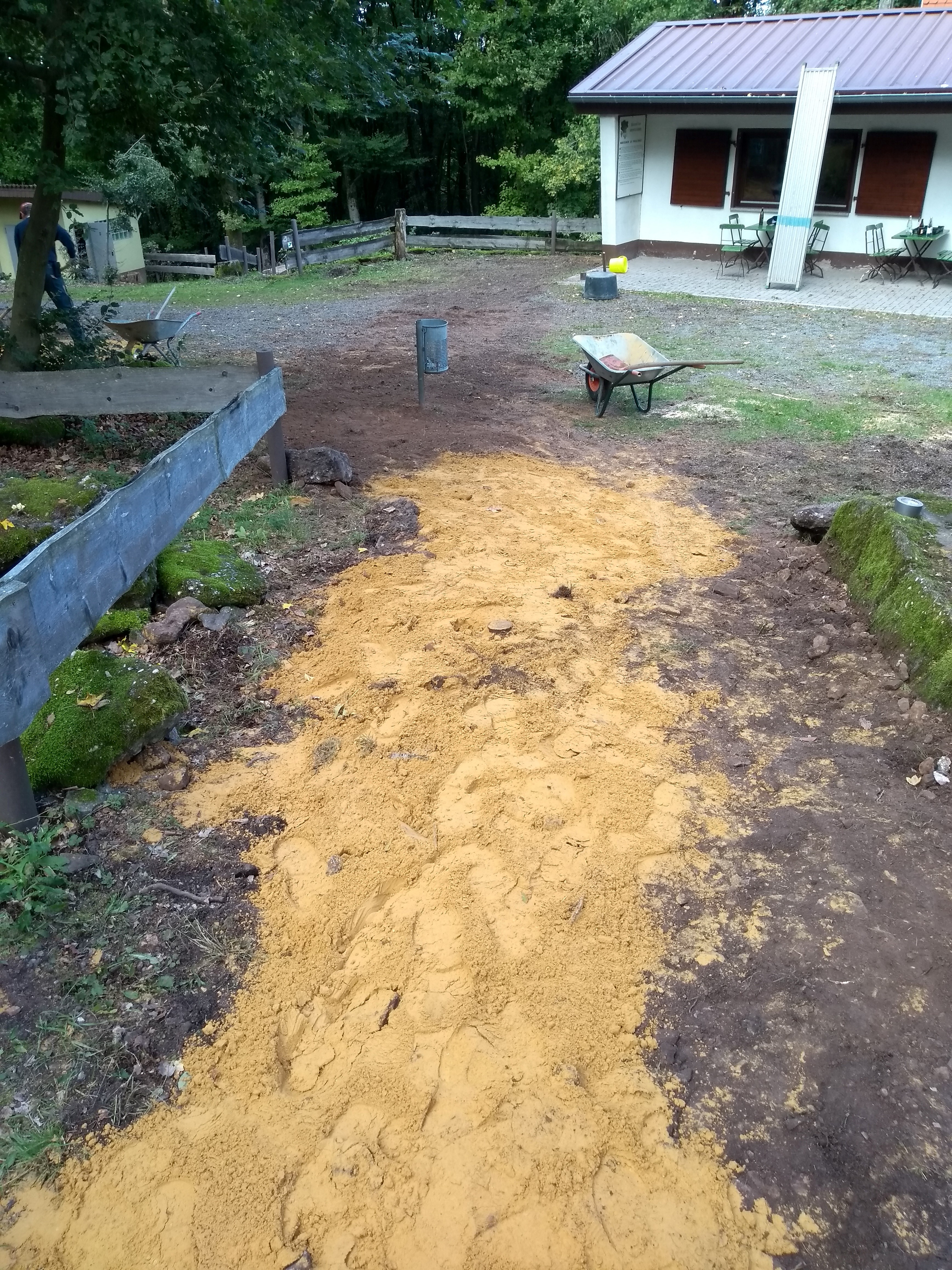

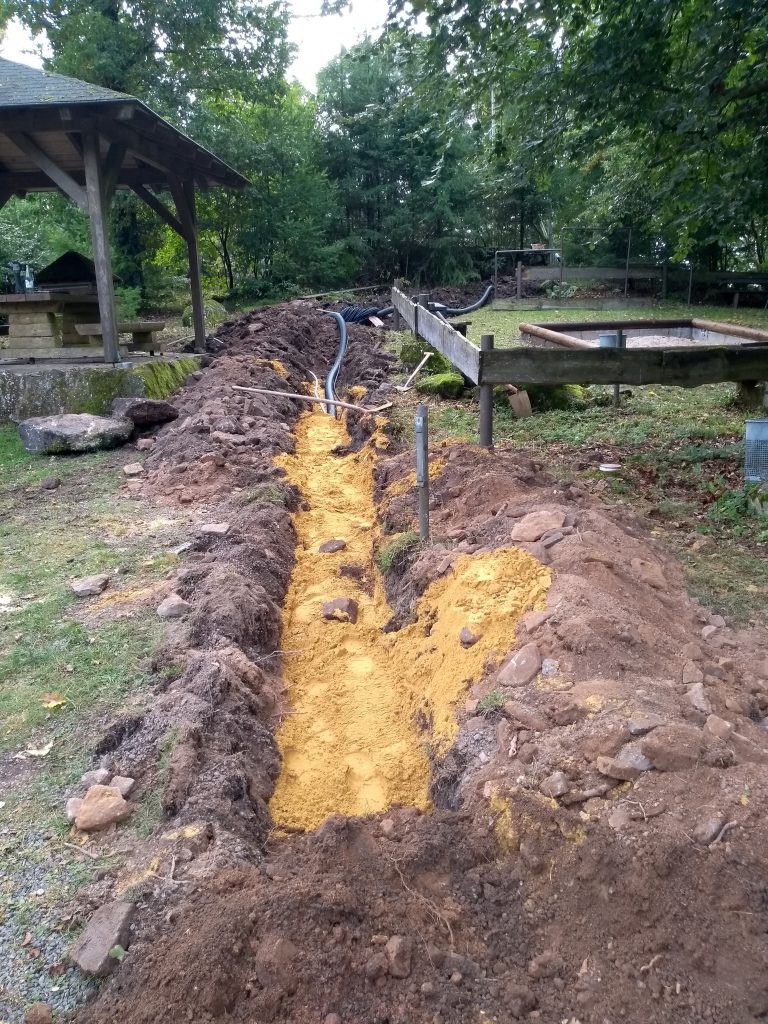

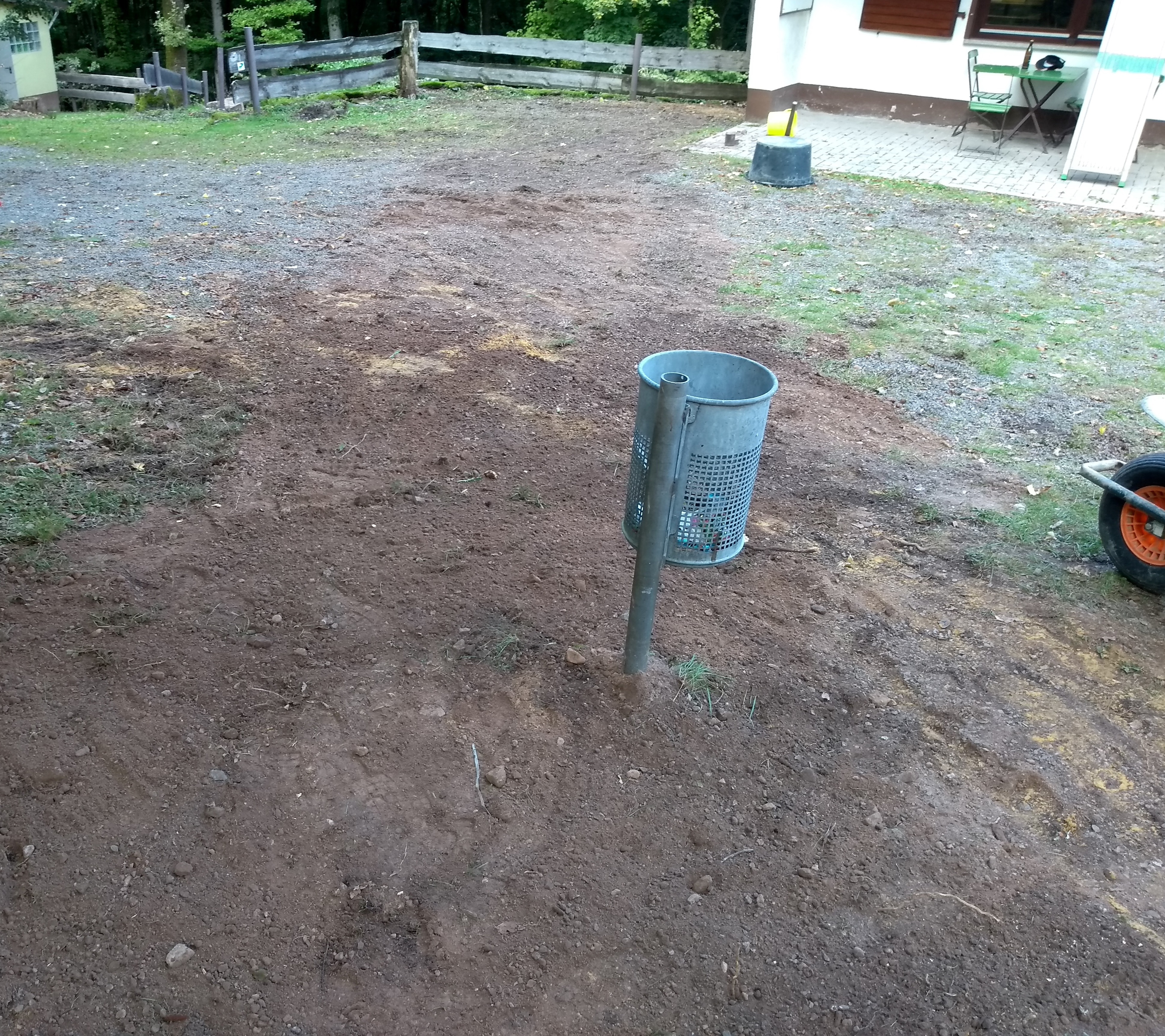

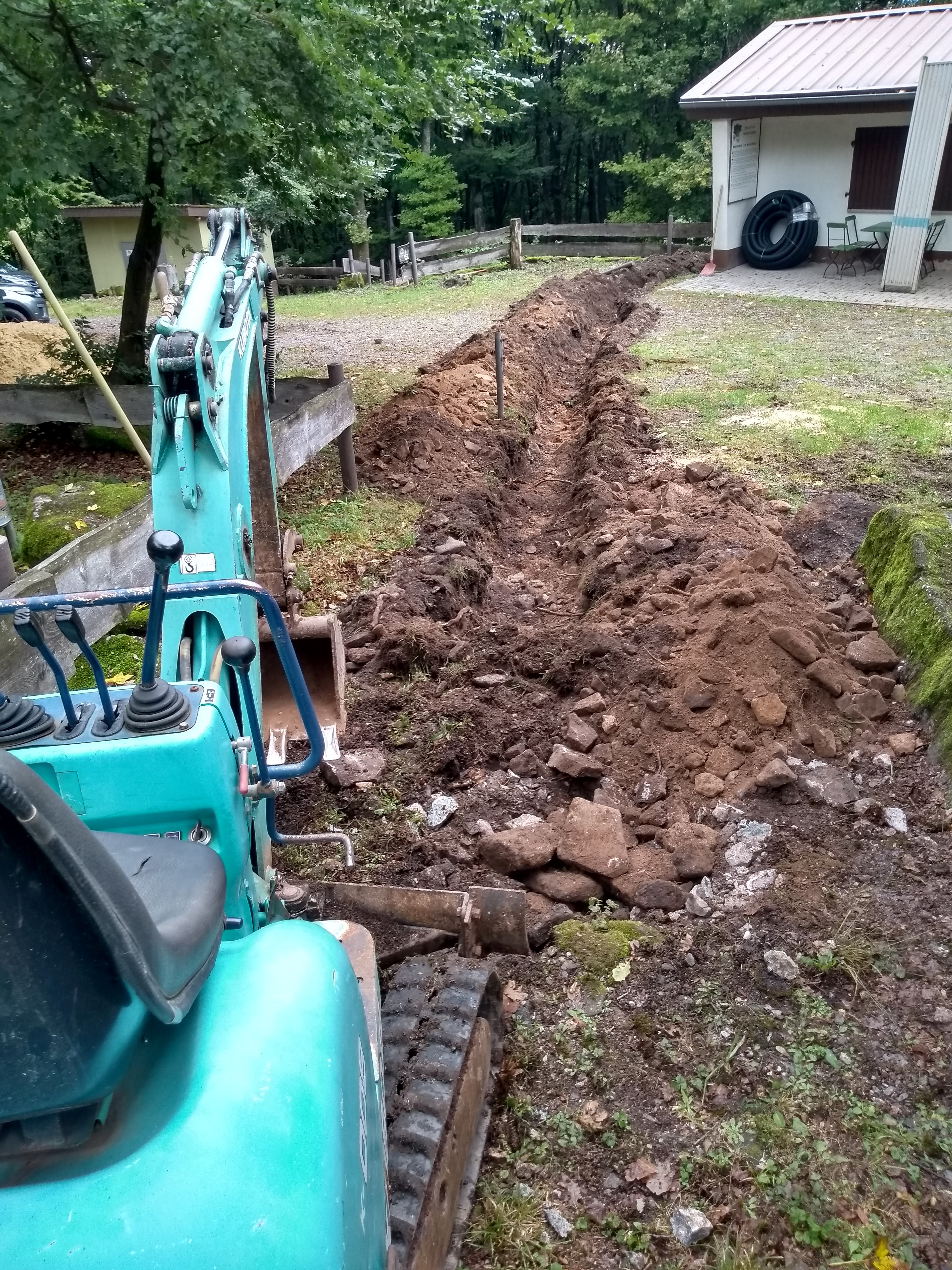

Der Arbeitseinsatz umfasste umfangreiche Tiefbauarbeiten in Form eines Leitungsgrabens, der mit Leerrohren nachhaltig das Nachführen von Koaxial- und Datenleitungen zwischen dem Selbergturm und der Selberghütte (Gasthaus des Selbergvereins) ermöglicht. Neben dem Auskoffern, entsorgen des Abraums und dem Neuversanden der Leerrohre wurden zudem eine neue Kabeltrasse in den Kellerräumlichkeiten der Selberghütte verlegt. Am Selbergturm selbst wurden Rohrleitungen zur späteren Leitungsführung, bis auf 16 Meter Höhe, zur Aussichtsplattform installiert.

Neben der Funktionalität als konventionelles Multimode-Relais (mit WiresX-Anbindung im Yaesu-Fusion-Verband) wird DB0SLB zukünftig auch die Funktion eines Hamnet-Knoten übernehmen. Dies wird die West-Ost-Achse für Hamnet-Anwendungen in Rheinland-Pfalz, zwischen dem Saarland und der Vorderpfalz, schließen. Als derzeitige potentielle Linkstreckenpartner stehen die Relaisfunkstellen DB0ZT in Käshofen des DARC e.V. Ortsverbands DOK K12 Zweibrücken und die Relaisfunkstelle DB0KL, welche von der Amateurfunk Forschungsgruppe (AFG) der Technischen Universität in Kaiserslautern (DL0XK) administriert wird, zur Verfügung.

Der finale Ausbau und der Umbau der Antennenanlage von der Selberghütte auf den Stahlgitterturm wird bei adäquaten Wetterbedingungen an den kommenden Wochenende passieren.

Weitere aktuelle Informationen zum Ausbau und den anstehenden Arbeitseinsätzen findet man auf der Webseite: URL:
https://www.amateurfunk-westpfalz.de/

Anbei aktuelle Impressionen in Form von Lichtbildern


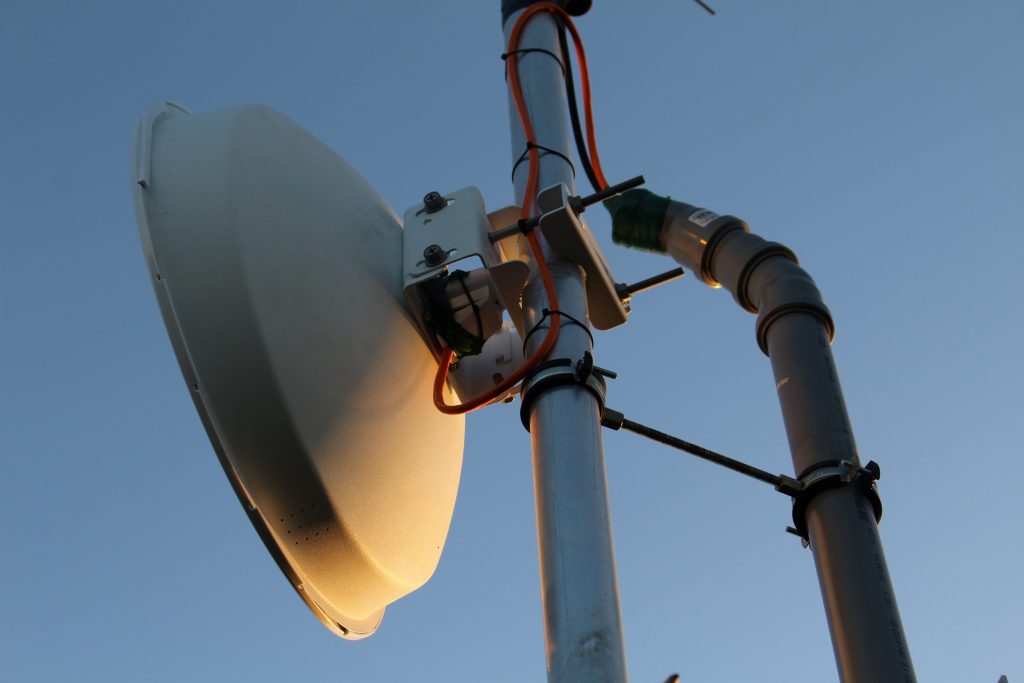

Stand 24.08.2019 – Linkstreckentest im Gigaherzbereich

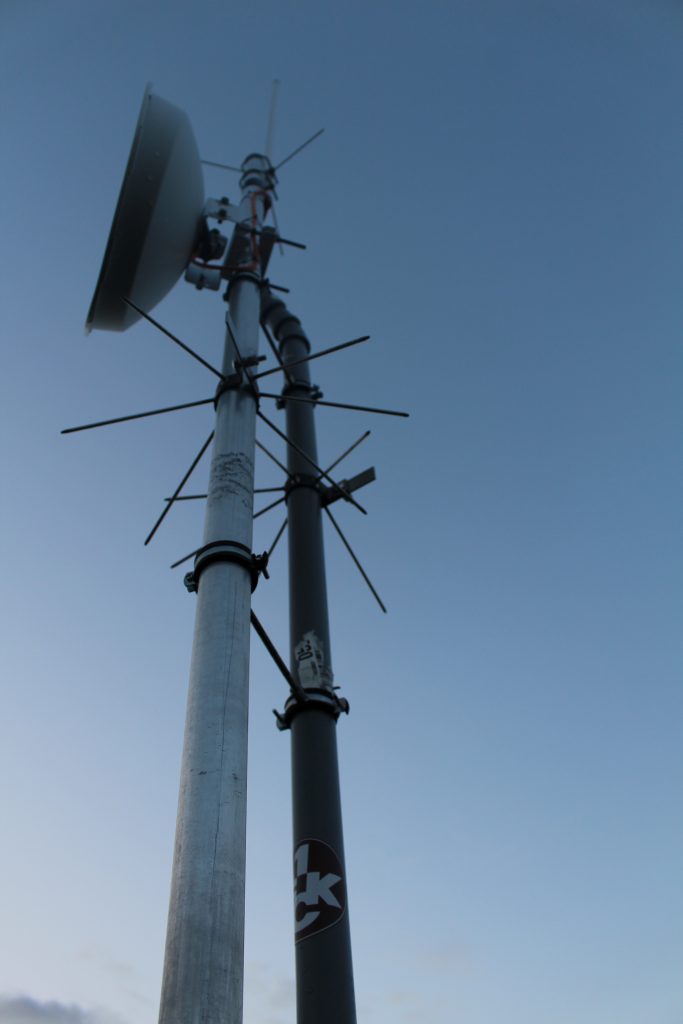

Um 14.46 Uhr trafen sich die Funkamateure DH6BS und DL6LE um potentielle Linkstrecken für HAMNET auf dem Selbergturm zu eruieren. Obwohl die Gegenstation ihre Richtantenne nicht präzise justierte, konnten zwei IP-Pakete ausgetauscht werden. Weitere Informationen hat DH6BS in seinem Youtube-Channel dokumentiert:
URL: https://www.youtube.com/watch?v=LprlwThD8ss


Stand 18.08.2019 – Bauarbeiten sind terminiert
Am 28. September beginnen die Baggerarbeiten auf dem Selberg. Am vergangen Wochende trafen sich die Betreiber der Relaisfunkstelle zum sonntäglichen Hüttendienst auf dem Selberg. Neben den üblichen Bewirtungsarbeiten konnten zukünftige Tiefbauarbeiten konzeptionell erarbeitet werden. So konnte sogar beispielsweise eine mögliche Route zum Erschließen des Aussichtsturm mit einem Versorgungsgraben eruiert werden. Das Verlegen von Leerrohren für zukünftige Projekte, wie beispielsweise HAMNET, wurde ebenso berücksichtigt wie die Verwendung geeigneter Füll- und Schüttmaterialen zum späteren Verdichten des Versorgungsgrabens. Die Arbeiten sind auf das letzte Septemberwochende (28.09.2019) terminiert und sollten noch im folgenden Quartal abgeschlossen werden.


Stand 14.08.2019 – Koaxialleitung für Umbau im Zulauf
Der Rufzeicheninhaber kommunizierte die kommende Folgeinstallation, mit Umzug der Relaisfunkstellenstationsantenne auf den nahe gelegenen Aussichtsturm. Zukünftig wird eine ausreichend lange 1/2 “ Koaxialleitung (Cellflex nach IEC 60754-1  IEC 60754-2) die Sender und Empfänger mit der Antenne auf dem Selbergturm verbinden. Das verwendet RFS CELLFLEX LCF wird ferner auf 450 MHz eine Dämpfung von 4,71 dB/100m mit einer Belastbarkeit von  bis 1,80 kW die Relaisfunkstelle im Selberghaus mit der Sende- und Empfangsanlage auf dem gleichnamigen Turm verbinden.


Stand 11.07.2019 – DB0SLB wächst hoch hinaus
Am vergangenen Donnerstag  zwischen 20.19 und 21.26 Uhr wurde zu Test- und Experimentierzwecken eine Kathrein K 64 41 2 4  Monoband (0db) Antenne auf dem 17 m hohen Selbergturm, über der Aussichtsplattform, installiert.  Der koaxiale Leitungsgweg (LEONI L * 02YS(ST)CH 2.75/7.2-50 ALCU FRNC) beträgt definierte 100 m  bei ca. 9 dB Leitungsdämpfung (ohne Koaxialeverbinder und Frequenzweiche). Für zukünftige und dauerhafte Installation auf dem Stahlgitterturm konnte ein Leitungsweg von 80 m eruiert werden. Eine dauerhafte Installation wird zur Zeit noch geprüft. Ausschlaggebend hierfür ist das Telekommunikationsunternehmen Vodafone welches zur Zeit in Verhandlungen mit der Verbandsgemeinde und dem Selbergverein bzgl. dem Aufbau eines kombinierten Funk- u. Aussichtsturms auf dem Selberg steht. Geplant ist ein begehbarer 30 m hoher Aussichtsturm mit integrierten Funkanwendungen. Eine Aussichtsplattform für Besucher und etwaige Amateurfunkanwendungen ist auf 25 m geplant. Eine in naher Zukunft installierter provisorischer Funkmessmast des Telekommunikationsunternehmens soll mögliche Rentabilität nachweisen um das Projektvorhaben zu legitimieren.


Stand 12.05.2019 – DB0SLB ertüchtigt Antennenanlage
Die im Dezember  2018 ausgefallene Antennenanlage wurde am heutigen Sonntag grundlegend revidiert. Die 520 cm lange Stationantenne X510N der Firma Diamond, welche als Dauerleihgabe von Funkamateur DL4IZ zu Testzwecken auf dem Selberg trohnte, wurde durch Gleiche ersetzt. Durch Verwitterung und altersbedingte Umstände war erkennlich, dass die in die Jahre gekommene Stationsantenne mit einhergehendem Wassereinbruch das Innenleben erheblich korrodieren lies. Seither ist ein signifikanter Anstieg der Nutzungsdauer und Teilnehmerzahlen an Funkgesprächen über die Relaisfunkstelle zu verzeichnen.


Stand 17.03.2019 – DB0SLB wird hoch hinaus wachsen
Über eine ausreichend lange Koaxialleitungen (LEONI L * 02YS(ST)CH 2.75/7.2-50 ALCU FRNC) soll zukünftig die Sende- und Emfangsantenne der Relaisfunkstelle auf den benachbarten Aussichtspunkt, den Selbergturm, installiert werden. Die circa 18 m hohe Stahlkonstruktion steht in unmittelbarer Nähe zur Selberghütte, welche durch den Selbergverein bewirtschaftet wird. Bei hinreichend gutem Wetter sollen erste Tests bezüglich errechneter Ausbreitungsbedingung stattfinden. Die Antennenanlage würde demnach  über die vegetationsbedingte Grenze des Zopfholzes auf 562,4 m ü. NHN hinausragen. Die daraus resultierende Leitungslänge wir auf eine Länge von circa 328,084 Fuß geschätzt. Die darauß resultierende Leitungsdämpfung kann somit auf 8,8 dB angegeben werden.


Stand 23.11.2018 – Austausch der Frequenzweiche:
Am heutigen Donnerstag wurde die Frequenzweiche der Relaisfunkstelle gestauscht.  Die 6-kreisige Kathrein Weiche wurde durch einen Bandpass von Huber und Suhner Typ 2500.00.0012 getauscht. Die Empfangsempfindlichkeit der Relaisfunkstelle wurde somit um ein vielfaches erhöht. Der Notch des zuvor verbauten Kathreinduplexers war um 1,5 MHz verschoben. Folglich wurde die Relaisfunkstelle durch das eigene Sendesignal, durch Übersteuern auf der Empfängerseite, beeinträchtigt.

⌦ Huber und Suhner  Typ 2500.00.0012                            ab 22.11.18
⌦ Kathrein K 64 41 2 4                                   von 29.03.18 bis 22.11.18


Stand 14.07.2018




Stand 21.05.2018 – 13:34 MESZ – Relaisfunkstelle ertüchtigt.

am heutigen Pfingstmontag  ertüchtigte der Rufzeicheninhaber die Relaisfunkstelle. Änderungen zur aktuellen technischen Situation und Modifikationen an der Relaisfunkstelle möchte der Betreiber nicht kommunizieren. ½ dz lizensierter Funkamateure bekunden einen Anstieg der Empfangsfeldstärke. Das EMV-Referat des DARC e.V. proklamierte einen Anstieg von bis zu 10 dB auf der Empfängerseite durch geeichte Messmittel.
Nachruf am 27.05.18 auf Amateurfunk-Westpfalz.de bezüglich der Veränderungen vom 21.05.2018


Stand 21.04.2018 – 11:20 MESZ – Antennentausch

am heutige Samtag wurde die Diamond BC200 gegen eine Kathrein K 75 11 21 ersetzt.


Stand 31.03.2018 – Antennentest

am heutige Samstag wurden Antennentest bzgl. der Ausleuchtungscharakteristik hochfrequenter Dezimeterwellen eruiert. Folglich wird zukünftigt eine 0 dB Vertikalstrahler der Firma Kathrein zum Einsatz kommen und die flachstrahlende Diamond BC200 zu ersetzen.


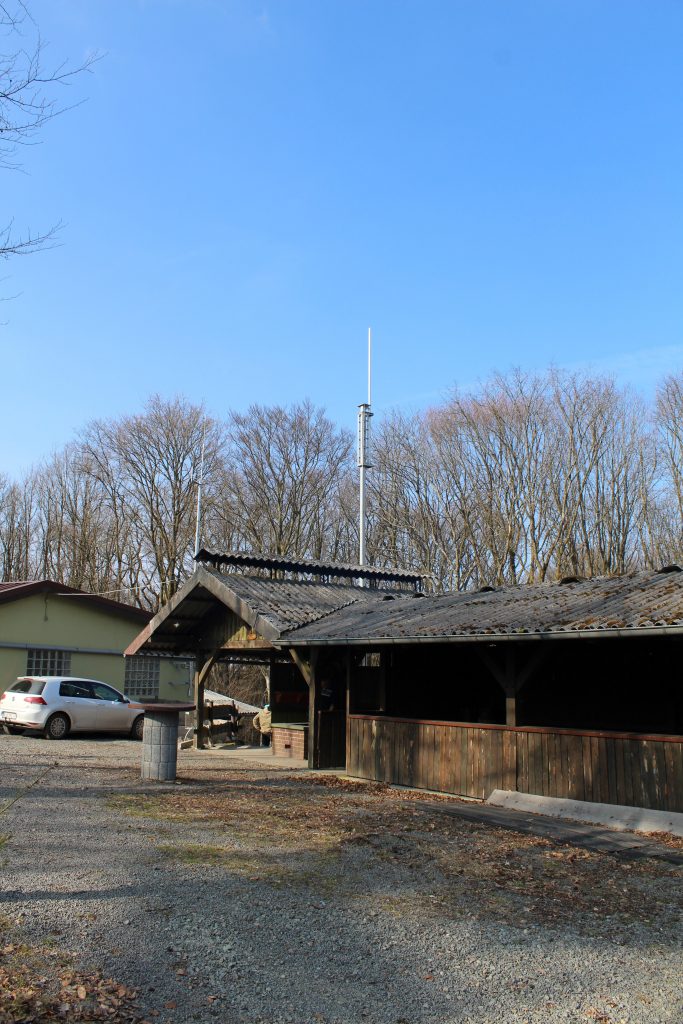

Stand 29.03.2018 – Antennemontage und Inbetriebnahme

am heutige Dienstag erfolgte die Montage der Antennenanlage.
Zukünftig wird die Diamond BC200 den Phoniebetrieb der Relaisfunkstelle übernehmen. Die Mobilfunkantenne Diamond NR77H soll zukünftig für einen APRS-Digipeater dienlich werden.
Während dem Hissen des Schlittens verschlungen sich das Zug- und Bremsseil miteinander und setzten den Schlitten samt Antenneanlage unweigerlich fest. Reparaturmaßnahmen wurde für die kommenden Tage kommuniziert.


Stand 24.03.2018 – Mastmontage

am heutigen Samstag wurde der Antennenmast der Relaisfunnkstelle montiert.









weitere Photographische Lichtbilder sind unter anderem in sozialen Medien einsehbar: Link


Stand 29.01.2018

Yaesu DR-1X – Relais-Testbetrieb auf dem Selberg/Westpfalz (DB0SLB) auf Youtube veröffentlicht:


Stand 28.012018

Photographische Impressionen vom Selberg während der Testphase.



Stand Januar 2018

Am 28.01.2018 wird die Relaisfunkstelle DB0SLB auf dem Selberg einen eintägigen Testbetrieb absolvieren.  Weitere Informationen unter dem folgenden Link:  https://www.amateurfunk-westpfalz.de/


Stand 20.12.2017

Aufbau der Relaisfunkstelle am Standort Selberg wieder verschoben. Bei angenehmeren Wetterbedingungen soll nächstes Jahr ein partikularer Mast für den Aufbau zukünftiger Antennen  implementiert werden. In den nächsten Tagen soll die Duplexweiche (Procom MPX70/6H) neu abgeglichen werden um niedrigere Durchgangsdämpfungen zu erzielen (<1,8 dB). Alternativ soll eine UHF-Duplexweiche von Kathrein ertüchtigt werden, um dem Projekt dienlich zu werden.


Stand 15.12.2017

Relaisfunkstelle DB0SLB befindet sich derzeit in 66887 St. Julian Talstr. 8 im Testbetrieb. Die Betriebszeiten variieren zwischen wenigen Stunden bishin zu Tagen.


Stand 06.12.2017

Der Aufbau der Relaisfunkstelle in der Eulenkopfstr. 5; in 67685 Eulenbis wurde vom Besitzer der Liegenschaft verworfen.


Stand 04.12.2017

Der Rufzeicheninhaber ist auf der Suche nach stellvertretenden Standorten. Alternativ soll am Standort Eulenbis die Relaisfunkstelle in Betrieb gehen.


Stand 20.11.2017

Dem Betreiber der Relaisfunkstelle DB0SLB wird der Betrieb über-, und Aufbau an proprietärem Sendemast des Landes versagt.


Photographische Impressionen von DB0SLB
