Relaisfunkstellenverbund
DB0WSL & DO2GT-R
Wiesloch – St. Leon-Rot

• Koordinaten:
  N 49.3088 , E 8.70687 (DB0WSL)
• Maidenhead Locator:
  JN49ih (DB0WSL),
  JN49hg (DO2GT-R)

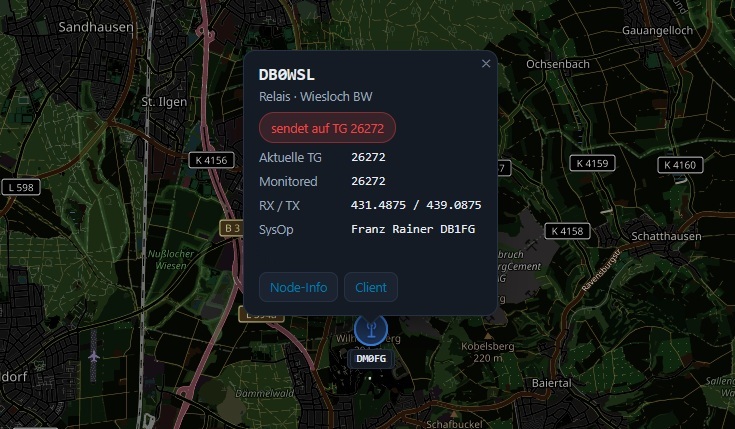

• Frequenzbereiche:
  □ UHF 439,0875 MHz; -7,6 MHz Shift; Sprachrepeater DB0WSL
  □ UHF 431,4875 MH; + 7,6 MHz Shift; Sprachrepeater DO2GT-R
  □ SHF, no info
  □ VHF, no info
• Rufzeichen
  DB0WSL aka WieSLoch,
  DO2GT-R
• Betriebszeit:
  DB0WSL: Täglich zwischen 06:30 – 23:00 Uhr
  DO2GT: Täglich zwischen 06:30 – 23:00 Uhr
• Hardware: Yaesu DR1XE u. BAOJIE BJ-218
• Modulationsverfahren: Frequenzmodulation (FM) + C4FM
• Übertragungsverfahren: FM- + C4FM-Sprechfunk (Phonie)
• Sendeart: F3E + F7W (ITU)
• Hub: 12,5 kHz
• Zulassung: Multimode (DB0WSL)
• ToneSquelch: CTCSS: 67 Hz (sendeseitig)
• Antennen: Kathrein 0 dBi
• Masthöhe circa. 16 m (WSL)
• Telemetrie: via aprs.fi einsehbar
• Rufzeicheninhaber: Franz-Rainer Galuski, DB1FG u. Thomas Gottselig
• Sysop:
  Franz-Rainer Galuski, DB1FG
  Eberhardt Treiber, DC9TC
  Thomas Gottselig, DO2GT
• Inbetriebnahme: 19.04.2025 (DB0WSL)
• Livestream: http://speckmarschall.de:8000/dm0fg (beta)
• Echolink: Zugang via Relaisfunkstelle: DO2GT,
  Relaisfunkstelle am Standort: St. Leon Rot
  Hardware: BAOJIE BJ-218
  Node-Nr.: 484607 – Der Zugang ist zeitich eingeschränkt
  ON: 07:00 – 22:00 MESZ
  OFF: 22:01 – 06:59 MESZ
  Status einsehbar unter: https://www.echolink.org/

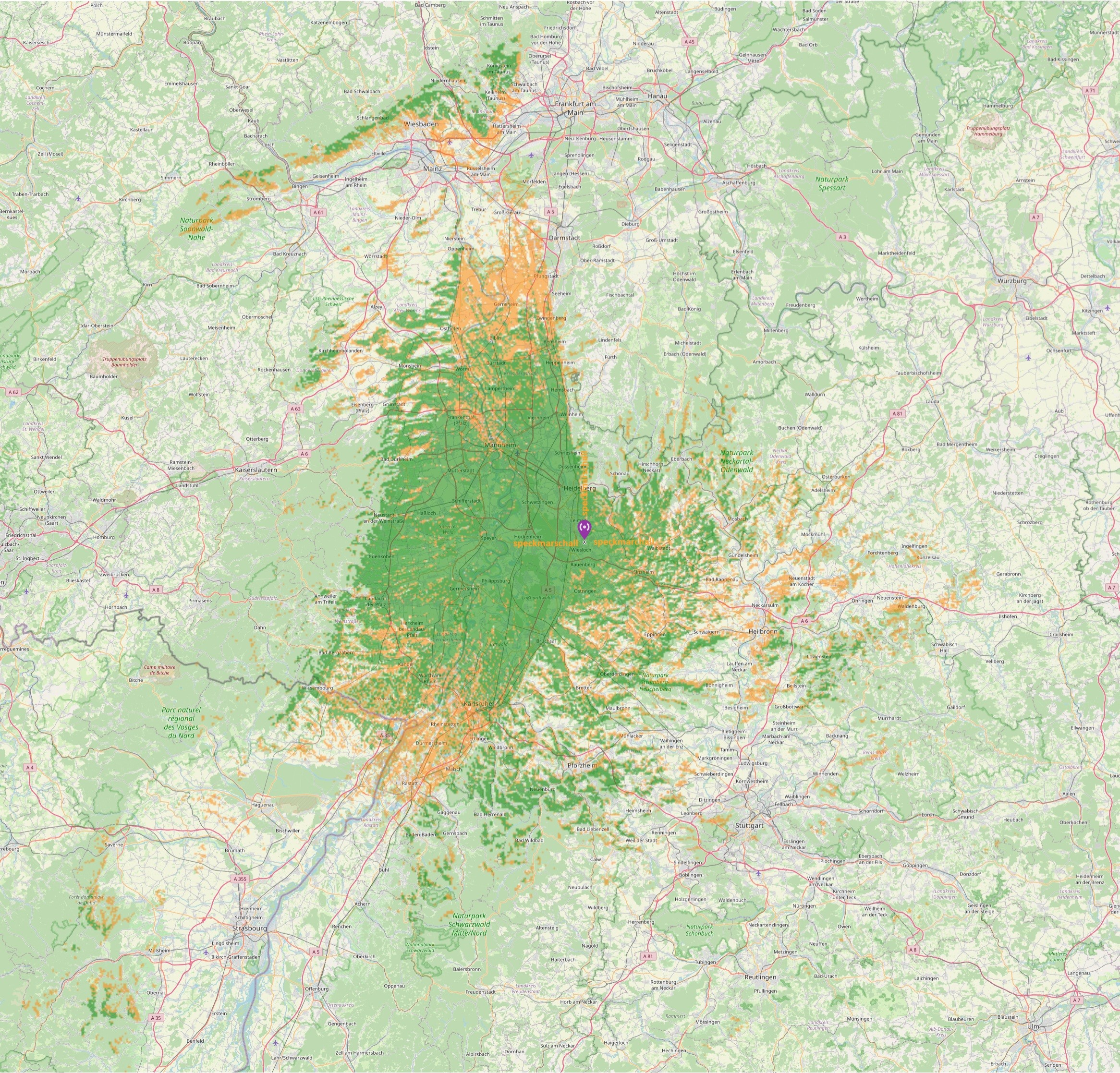

• HF-Ausbreitungssimulation (DB0WSL):
  (techn. Stand 23.04.2025 ➔ wird nach Umbaumaßnahmen inkrementieren)

nach Ertüchtigung der Sende- und Empfangsanlage (since 16.09.2025)

Impressionen zum Standort des alten Wasserspeichers der Heil- und Pflegeanstalt Wiesloch lassen sich unter der Relaisfunkstelle DM0FG einsehen -> DM0FG

Die Relaisfunkstelle ist trägergesteuert und lässt sich ohne Rufton öffnen. Sendeseitig wird dem Übertragungsverfahren mit der Modulationsart F3E ein Subträger von 67 Hz als CTCSS Tonesquelch hinzugefügt.

---

Spendeninformationen
zum Erhalt und Ausbau
der Relaisfunkstellen
DM0FG und DB0WSL:

www.darc.de/a39

---

DR1-X Specs:

Frequency range 144 to 148 MHz, 430 to 450 MHz
Channel steps 5/6.25 kHz
Emission type F1D, F2D, F3E, F7W
Frequency stability ±2.5 ppm (-4°F to +140°F (-20°C to +60°C))
Antenna impedance 50 ohms
Supply Voltage AC 100 to 240 V
DC 11.7 to 15.8 V, negative ground
Current consumption:
1.5 A (Receive)
13 A (50 W TX, 144 MHz band)
14 A (50 W TX, 430 MHz band)
Operating temperature -4°F to +140°F (-20°C to +60°C)
Dimensions: 19″(W) × 3.5″(H) × 15″(D)
Weight : 22.05 lbs (10 kg) approximately

Transmitter
RF power output 50/20/5 W
Modulation type F1D, F2D, F3E Variable Reactance Modulation
F7W 4FSK (C4FM)
Spurious emission At least 60 dB below

Receiver
Circuit type Double conversion super-heterodyne
Intermediate frequencies 1st: 47.25 MHz, 2nd: 450 kHz
Receiver sensitivity
0.3 .V (Digital 2 m/70 cm) BER 1%
0.2 .V (FM 2 m/70 cm) 12dB SINARD
Adjacent Channel Selectivity Better than 65 dB TYP (20 kHz offset)
Selectivity FM 12 kHz/35 kHz (-6 dB/-60 dB)
Intermodulation Better than 65 dB TYP (20 /40 kHz offset)
Audio output 4 W (4 ohm., THD 10%, 13.8 V; internal speaker)

(Source: www.yaesu.com)

BAOJIE BJ 218 Specs:

Type: Amateur VHF/UHF transceiver
Frequency range: TX: 2 m / 70 cm (136-174 / 400-480 MHz)
RX: 87-108 / 136-174 / 400-480 MHz
Tuning steps: 2.5 / 5 / 6.25 / 10 / 12.5 / 25 / 50 KHz
Frequency stability: ±? ppm
Mode: TX: FM / NFM
RX: FM / NFM / WFM
Channels / memory management: 256 regular
Repeater shift / offset: Freely programmable
Power supply: 13.8 VDC ±15%
Current drain / power consumption: RX: 300 mA (Squelched)
TX: Max 5 A
Antenna impedance / connector: 50 ohm / SO-239
Dimensions (WHD): 10530106 mm (4.131.184.17″)
Weight: 500 g (1.1 lb)
Other features: CTCSS/PL and DCS. DTMF. 3-color backlite selectable. scrambler.
PC programmable, Twin RX

RECEIVER SECTION
Receiver system: ? conversion superheterodyne
Sensitivity: 0.2 uV (12 dB SINAD)
AF output power / speaker: 2 W at 5% distortion / 8 ohm

TRANSMITTER SECTION
RF output power:

High Mid Low
2 m: 25 W 10 W 5 W
70 cm: 25 W 10 W 5 W

MISCELLANEOUS
Manufactured: China, 2015-201x
Additional info:
Related documents:
Modifications and fixes:
Reviews:
Options / Accessories:

(Source: www.rigpix.com)

Weitere Informationen zur Relaisfunkstelle sollen auf der Webseite www.qrz.com veröffentlicht werden. Die Webseite befindet sich im Aufbau und wird von DL2VH, Volker Heiler administriert.

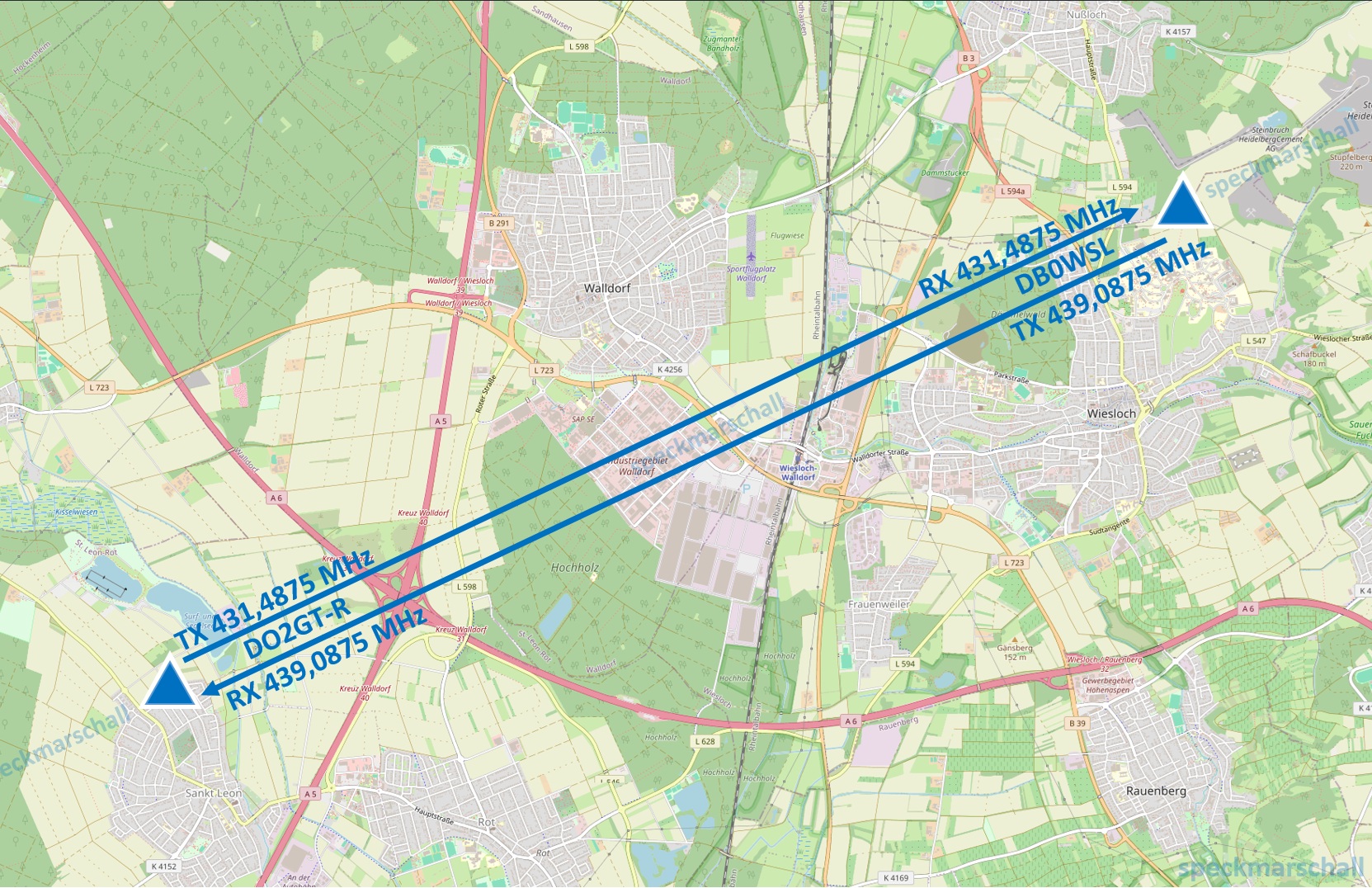

Wirk- und Funktionsprinzip der HF-Schnittstelle des Relaisfunkstellenverbundes

Der Livestream wird übergangsweise auf dem Streamingplatz der Relaisfunkstelle von DM0FG platziert.

Chronik

24.11.2025 – Ausfall der Dienste
Die Relaisfunkstelle DB0WSL ist außer Betrieb
(since 24.11.2025 01:34 MEZ)

21.11.2025 – Reaktivierung der Dienste
Am Relaisfunkstellenstandort wurden neue beziehungsweise gebrauchte Energiespeichereinheiten mit einer Masse von jeweils 36,8 kg angeliefert. Zudem wurde die potenzielle Integration sowie Leistungssteigerung der photovoltaischen Stromerzeugung analysiert, planerisch ausgearbeitet und als nächste umsetzbare Arbeitsschritte festgelegt. Die Relaisfunkstelle selbst wurde um 11:03 MEZ wieder in Betrieb genommen.

17.11.2025 – Ausfall der Dienste
Die Relaisfunkstelle DB0WSL ist außer Betrieb |
16.11.2025 – 21:47 MEZ

10.11.2025 – Wiederinbetriebnahme
Die Relaisfunkstelle wurde um 15:34 MEZ wieder in Betrieb genommen

22.10.2025 – Ausfall der Dienste
Die Relaisfunkstelle DB0WSL ist außer Betrieb

20.10.2025 – Betriebszeitanpassung
Die Steuer- bzw. Betriebszeiten wurden angepasst

18.10.2025 – Wiederinbetriebnahme der Dienste
Die Relaisfunkstelle wurde um 15:43 MESZ wieder in Betrieb genommen. .

14.10.2025 – Ausfall der Dienste
Die Relaisfunkstelle DB0WSL ist außer Betrieb (02:38 MESZ)

15.10.2025 – Betriebliche Einschränkung
Die Betriebszeiten der Relaisfunkstelle DB0WSL werden auf einen festgelegten Zeitraum beschränkt. Künftig soll die Relaisfunkstelle ausschließlich zwischen 06:30 Uhr und 23:00 Uhr Ortszeit in Betrieb sein.
Diese Maßnahme erfolgt einerseits aufgrund des fehlenden empirischen Nachweises einer kontinuierlichen Nutzung oder betrieblichen Notwendigkeit, andererseits zur Optimierung der Energieeffizienz und zur Reduktion des Energieverbrauchs.

13.10.2025 – Wiederinbetriebnahme der Dienste
Die Relaisfunkstelle wurde um 17:11 MESZ wieder in Betrieb genommen

10.10.2025 – Ausfall der Dienste
Die Relaisfunkstelle DB0WSL ist außer Betrieb

16.09.2025 – Ausfall und Wartung der Dienste
Aufgrund der geplanten Umbaumaßnahmen stehen ab ca. 10.00 MESZ die Dienste der Relaisfunkstelle nicht zur Verfügung. Änderungen der Antennen- und Mastanlage, sowie der koaxialen Antennenleitung werden vorgenommen. Während der Zeit der Umbaumaßnahmen wird die Betriebsstätte stromlos geschalten. Eine Wiederinbetriebnahme ist ab ca. 16:00 MESZ geplant.

Die Relaisfunkstelle wurde wie folgend angekündigt um 10:22:32 MESZ außer Betrieb genommen.

„Hier ist DC9TC mit einer Durchsage, das Relais wird jetzt in ein paar Minuten abgeschaltet und sobald die Umbauarbeiten fertig sind, ist es online, das werdet ihr merken. Bis dann, DC9TC,“ EBD DC9TC 10:22:32 MESZ

Die Relaisfunkstelle wurde um 16:33:53 MESZ wieder reaktiviert:
„Hier ist DC9TC, das Relais ist wieder online“ EBD DC9TC 16:38:09MESZ

Die technische Ertüchtigung der Anlage führte zu einer signifikanten Verbesserung der Leistungsfähigkeit der Relaisfunkstelle. Es konnte ein empfangsseitiger Zuwachs des Spannungspegel von bis zu 15 dB festgestellt werden, wodurch die Relaisfunkstelle im nördlichen Oberrheintiefland (Rheingraben) in einer Ausbreitungsrichtung von Nord- bis Südwest besser empfangbar ist. Die Optimierung der Sende- und Empfangscharakteristik lässt sich sowohl auf die Erhöhung des Antennenstandortes als auch auf den Austausch der koaxialen Antennenzuführung zurückführen. Im Zuge des Austauschs der Antennenleitung wurde zudem ein Materialschaden am Kabel festgestellt, der ursächlich auf Nagetierbefall zurückzuführen ist.

Der Relaisfunkstellenverbund mit der Relaisfunkstelle DO2GT, die Linkstrecke und die damit verbundenen Echolink-Konnektivität wurde auf den Nutzungszeitraum zwischen 07:00 und 22:00 MESZ begrenzt.

26.08.2025 – Umstellung der Dienste
Sobald die Relaisfunkstelle von DB1FG, DM0FG wieder einsatzbereit ist, wird DB0WSL mit dem MMDVM Open-Source Multi-Mode Digital Voice Modem Digital Repeater Board (ähnlich wie DB0MAD) ergänzt werden. So werden die Übertragungsverfahren, C4FM, WiresX, DMR, D-Star möglich sein. Die Relaisfunkstelle wird demnach nur noch digitale Dienste anbieten, weiterleiten oder vermitteln können.

18.08.2025 – 3 Relaisfunkstellen erworben
Der Sysop Eberhardt Treiber, DC9TC berichtet drei Relaisfunkstellen erworben zu haben. EBD DC9TC 13:02 MESZ 431,200 MHz

17.08.2025 – Planung höherfrequenter Wellen
Der Sysop Eberhardt Treiber, DC9TC plant den Aufbau bzw. Erweiterung einer 23 cm Relaisfunkstelle.

13.08.2025 – Gesuch eines Duplexers
Der Sysop ist auf der Suche nach einem Duplexer von Huber und Suhner für den UHF-Bereich (70 cm).
https://www.kleinanzeigen.de/s-anzeige/gesucht-duplexer-von-huber-und-suhner/3161076081-168-8253

09.08.2025 – Reaktivierung der Dienste
Die Relaisfunkstelle wurde um 18:09:22MESZ wieder in Betrieb genommen.

06.08.2025 – Ausfall der Dienste
Aufgrund eines technischen Defekts an der Stromversorgung- und Aufbereitung ist die Relaisfunkstelle seit 16:50:49 MESZ außer Betrieb.

09.05.2025 – Probleme identifiziert
Das Problem mit dem eränzten Vorverstärker sei behoben.
Nun wird die störende Wechselwirkung interargierender Antennen angegangen. Hierzu soll der Antennenstandort verändert werden, als auch koaxiale Zuleitung mit geringerer Dämpfung zum Einsatz kommen.
Ebd.: 05:31. MESZ: DL2VH

08.05.2025 – Veränderung der Antennenhöhe
Die Antennenhöhe soll 4 bis 5 Meter inkrementiert werden. EBD.: 20:31 MESZ: DL2VH

06.05.2025 – Reaktivierung der Relaisfunkstelle
Die Relaisfunkstelle wurde wieder reaktiviert

03.05.2025 – Relaisfunkstelle außer Betrieb
Die Funktion wurde eingestellt

30.04.2025 – Antennenvorverstärker umgangen
Um die Empfangsempfindlichkeit zu erhöhen wurde ein unbestromter Vorverstärker durch DC9TC entfernt und Koppelkapazitäten reduziert.
Der Relaisfunkstelle konnte damit ihre Empfangsempfindlichkeit erhöht werden.

25.04.2025 – Relaisfunkstelle gesucht.
Der Sysop Eberhardt Treiber, DC9TC ist auf der Suche nach einer Relaisfunkstelle des Typs: Yaesu DR 1X
Quelle: https://www.kleinanzeigen.de/s-anzeige/-gesucht-repeater-yaesu-dr-1x/3067368341-168-8253

22.04.2025 – Reduktions der Abfallzeit
Um die Performance im Umgang mit Crossbandrepeater zu steigern und anstelle eines Quittungstones wurde die Nachlaufzeit des Trägers der Relaisfunkstelle dekrementiert. Um die Sende- und Empfangsreichweite zu steigern soll die Relaisfunkstelle mit neuen koaxialen Leitungen und einem expondierteren Antennenstandort ertüchtigt werden.

21.04.2025 – Ausbau der Relaisfunkstelle geplant.
Die Relaisfunkstelle DB0WSL wird mit folgenden Übertragungsverfahren DStar, C4FM und DMR, inklusive Anbindung aller Verfahren, erweitert werden . Das Konzept sei dem der Relaisfunkstelle DB0MAD angelehnt. Ebd.: DC9TC.
Der Rufzeicheninhaber kündigte an einen Rogerbeep an der Relaisfunkstelle nachzurüsten.

20.04.2025 – Aufbau der Relaisfunkstelle

Eberhardt Treiber, DC9TC berichtet vom heutigen Aufbau und Inbetriebnahme der Relaisfunkstelle DB0WSL.
